2025年度 上期 第一種電気工事士 学科試験 問41

解説

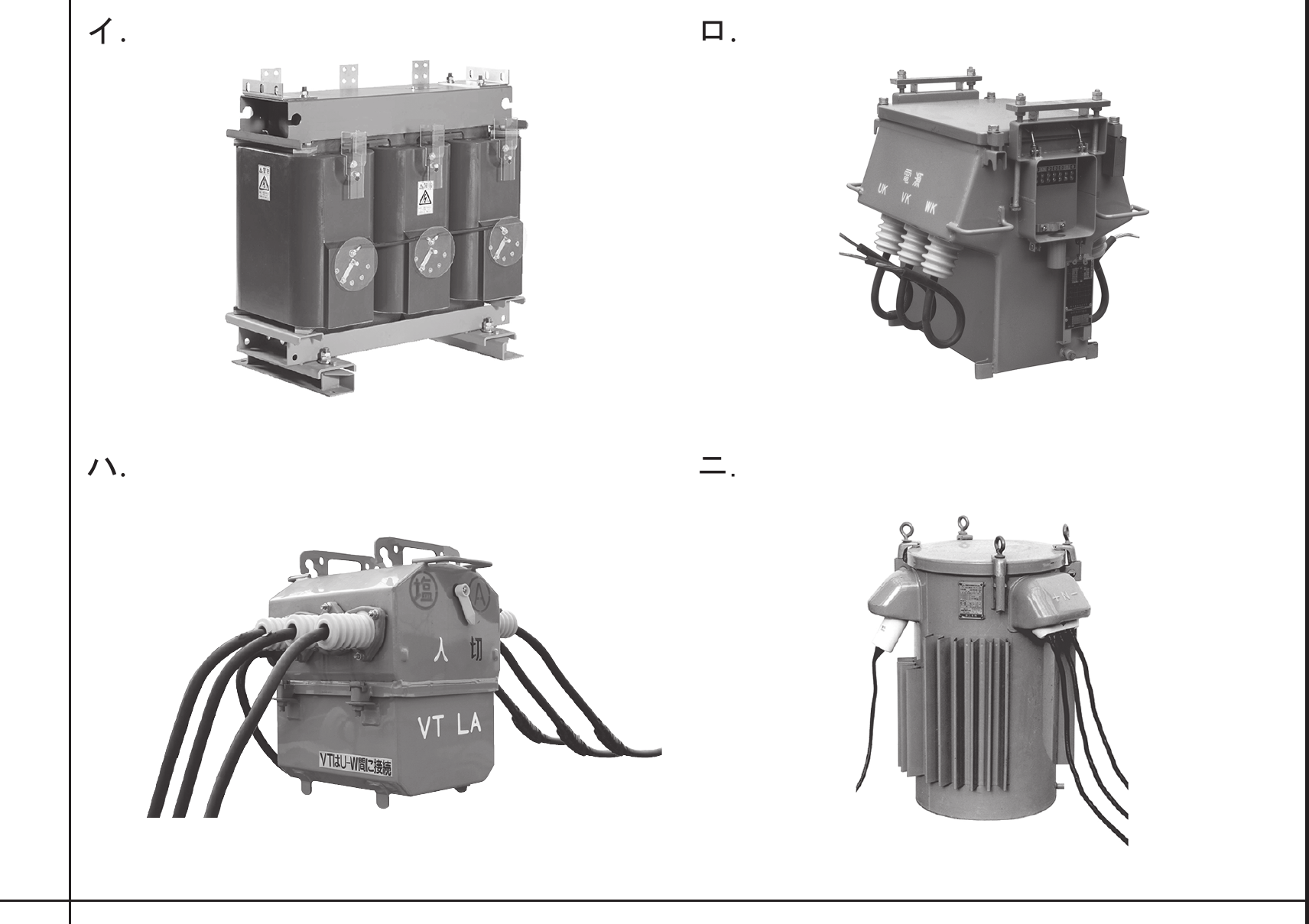

①は引込口に設ける区分開閉器で、選択肢ハの写真の機器には『VT』『LA』および『入切』の操作表示と『VTはU-W間に接続』のラベルが読み取れ、計器用変圧器(VT)・避雷器(LA)を内蔵した地絡継電装置付高圧交流負荷開閉器（いわゆるGR付PAS）である。 イは三相の乾式（モールド）変圧器、ロは計器用変成器（VCT）、ニは円筒形の油入変圧器であり①には該当しない。 よって正答はハ。
