2024年度 上期 第一種電気工事士 学科試験 問43

解説

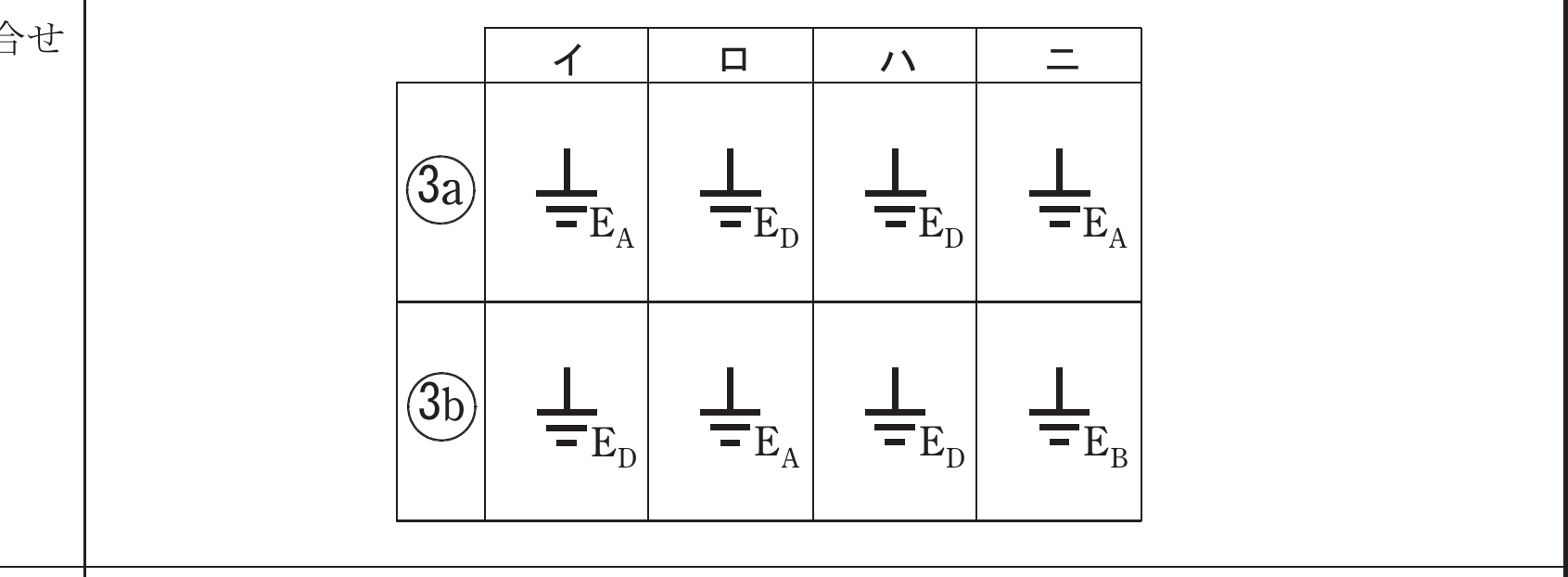

③a・③bはいずれも各機器に施す接地工事の種類を問う図記号で、選択肢はEA（A種接地）、ED（D種接地）、EB（B種接地）の組合せです。 ③aは高圧計器用変成器（VCT、電力量計用の変圧器と変流器を収めた箱）の外箱に施す接地を指し、高圧機器の金属製外箱はA種接地が必要なのでEAです。 ③bは電圧計回路の計器用変圧器（VT、二重丸の図記号）の二次側に施す接地で、計器用変成器の二次側はD種接地と定められているためEDです。 したがって③a＝EA、③b＝EDの組合せである正答イが正しいです。
