2024年度 下期 学科 第一種電気工事士 学科試験 問42

解説

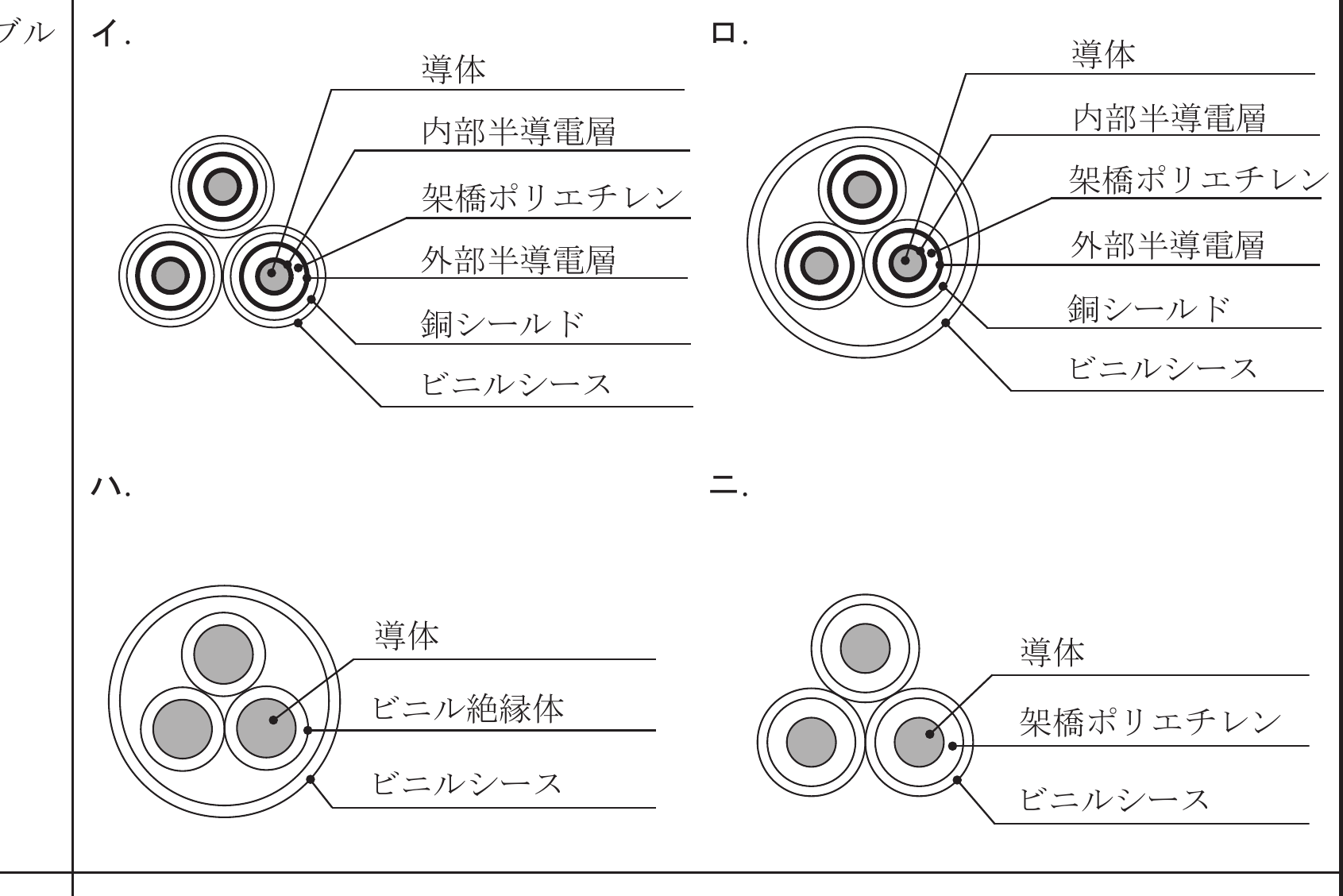

正解は「イ．」です。 この問題のポイントは、高圧ケーブルの構造についてです。 まず問題で、「CVTケーブル」とされています。 これに該当するのは、「イ．」か「二．」になります。 「ロ．」と「ハ．」は「CVケーブル」です。 CVTケーブルは3本をより合わせたケーブルで、CVケーブルは1本のケーブルに複数の心線が入っているケーブルです。 また問題の場所は、高圧の引き込み部です。 よって高圧ケーブルとなります。 高圧ケーブルは、銅シールドがあるのが特徴です。 よって「イ．」が適切です。
