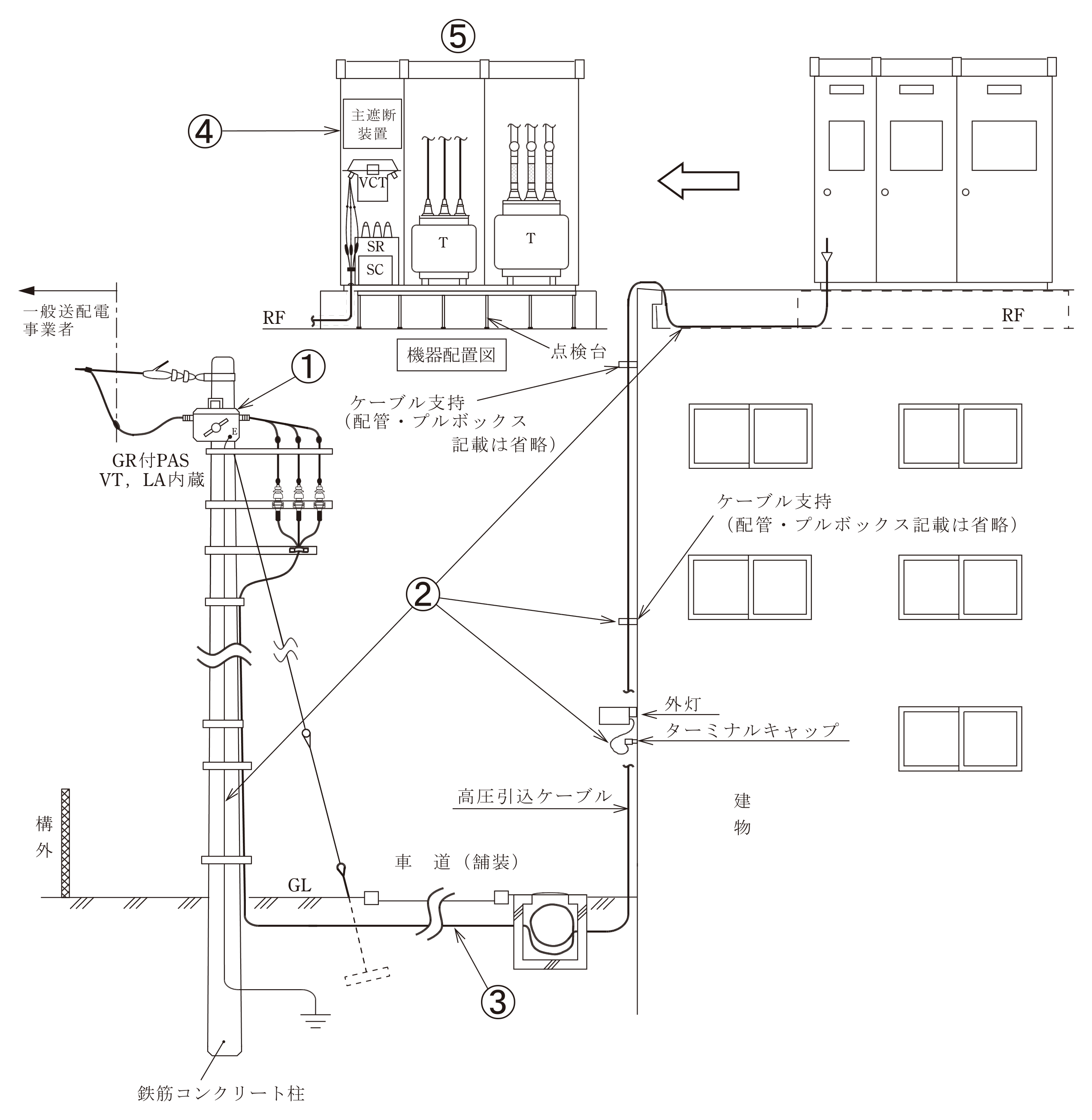

ホーム › 第一種電気工事士 学科試験 › 2024年度 下期 学科 › 問302024年度 下期 学科 第一種電気工事士 学科試験 問30電気機器・器具・材料2024年☆ ブックマーク①に示す地絡継電装置付高圧交流負荷開閉器(GR 付 PAS)に関する記述として，不適切なものは。GR 付 PAS は，保安上の責任分界点に設ける区分開閉器として用いられる。GR 付 PAS の地絡継電装置は，波及事故を防止するため，一般送配電事業者との保護協調が大切である。GR 付 PAS は，短絡等の過電流を遮断する能力を有しないため，過電流ロック機能が必要である。GR 付 PAS の地絡継電装置は，需要家内のケーブルが長い場合，対地静電容量が大きく，他の需要家の地絡事故で不必要動作する可能性がある。このような施設には，地絡過電圧継電器を設置することが望ましい。購入状況を確認しています…正答4解説需要家のケーブルが長く対地静電容量が大きい場合、他需要家の地絡で不要動作するおそれがあり、その対策には地絡方向継電器（DGR）を用いる。 地絡過電圧継電器（OVGR）ではない。 よって本記述は不適切で、これが正答。 GR付PASの区分開閉器・保護協調・過電流ロックの説明は適切。← 問29問31 →まとめて解く2024年度 下期 学科を通しで解く（50問）→この回の他の問題2024年度 下期 学科 第一種電気工事士 学科試験 の全50問を見る →
