2024年度 下期 学科 第一種電気工事士 学科試験 問9

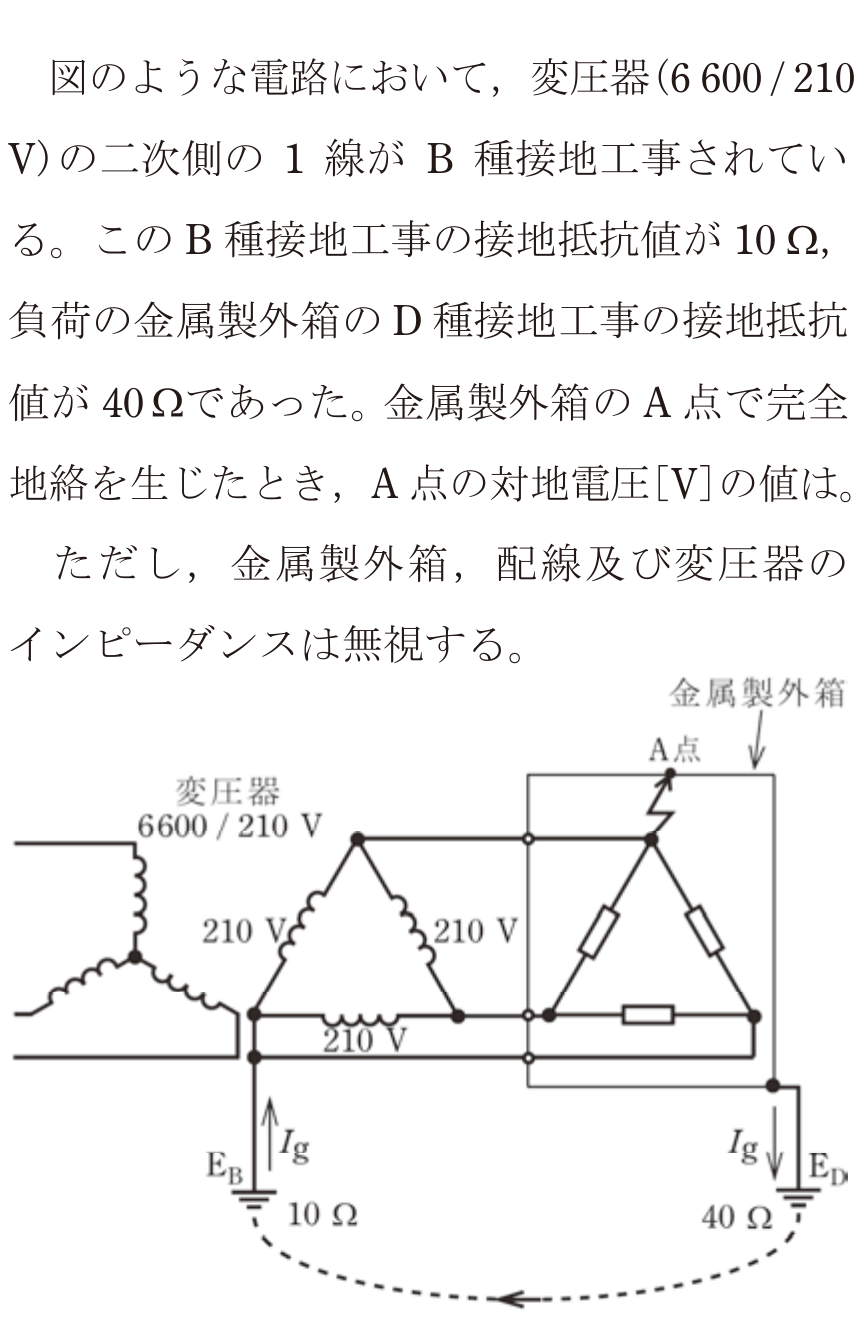

図のような電路において，変圧器(6 600 / 210 V)の二次側の 1 線が B 種接地工事されている。 この B 種接地工事の接地抵抗値が 10 Ω，負荷の金属製外箱の D 種接地工事の接地抵抗値が 40 Ω であった。 金属製外箱の A 点で完全地絡を生じたとき，A 点の対地電圧[V]の値は。 ただし，金属製外箱，配線及び変圧器のインピーダンスは無視する。
正答2
図のような電路において，変圧器(6 600 / 210 V)の二次側の 1 線が B 種接地工事されている。 この B 種接地工事の接地抵抗値が 10 Ω，負荷の金属製外箱の D 種接地工事の接地抵抗値が 40 Ω であった。 金属製外箱の A 点で完全地絡を生じたとき，A 点の対地電圧[V]の値は。 ただし，金属製外箱，配線及び変圧器のインピーダンスは無視する。
