2024年度 下期 学科 第一種電気工事士 学科試験 問8

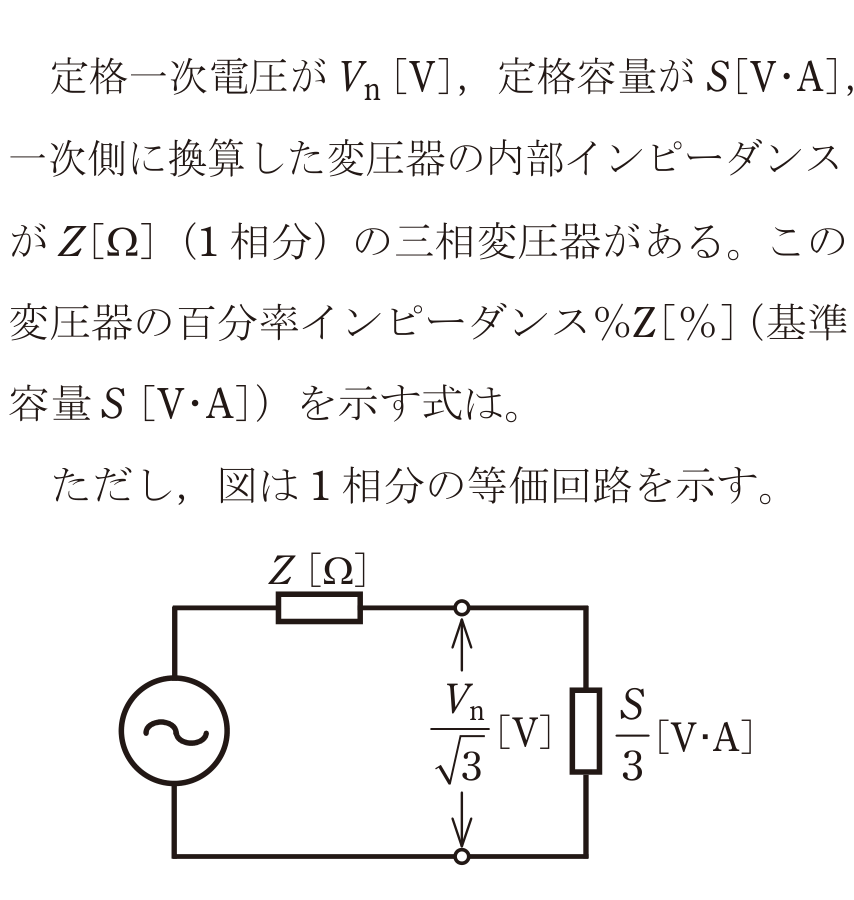

定格一次電圧が Vn [V]，定格容量が S[V・A]，一次側に換算した変圧器の内部インピーダンスが Z[Ω]（1 相分）の三相変圧器がある。 この変圧器の百分率インピーダンス％Z[％]（基準容量 S [V・A]）を示す式は。 ただし，図は 1 相分の等価回路を示す。
正答3
定格一次電圧が Vn [V]，定格容量が S[V・A]，一次側に換算した変圧器の内部インピーダンスが Z[Ω]（1 相分）の三相変圧器がある。 この変圧器の百分率インピーダンス％Z[％]（基準容量 S [V・A]）を示す式は。 ただし，図は 1 相分の等価回路を示す。
