2023年度 下期 学科 午後 第一種電気工事士 学科試験 問49

解説

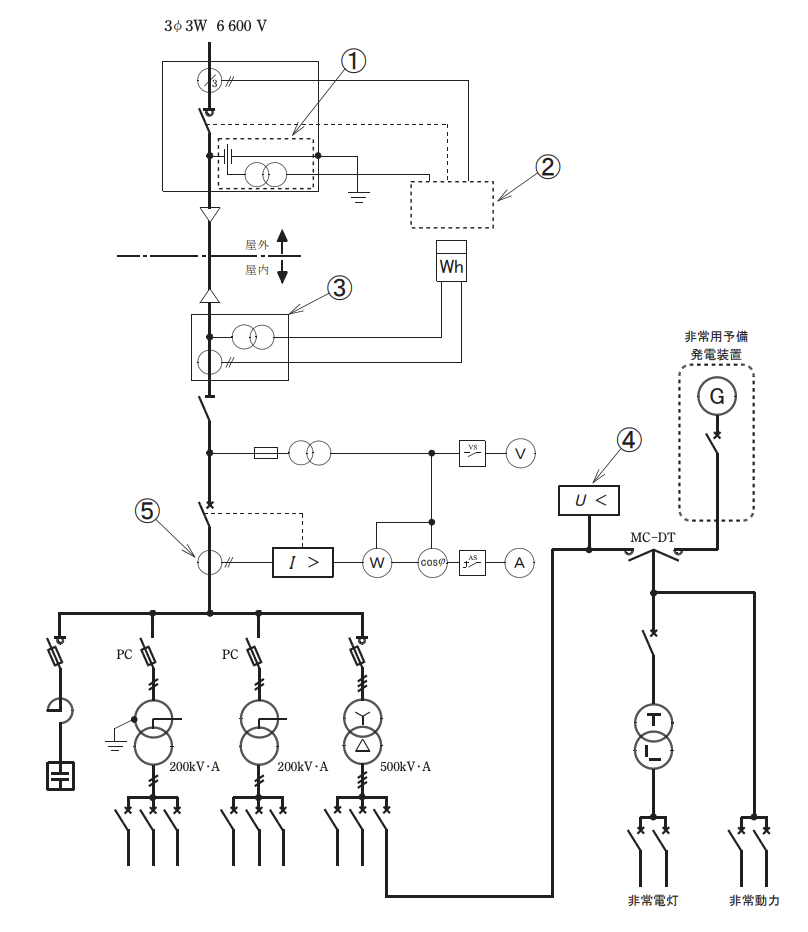

正解は「ロ．不足電圧継電器」です。 ④の図記号U<は不足電圧継電器(UVR)で、電圧が整定値より低下したときに動作します。 この設備では停電や事故による電圧低下を検出すると、MC-DT(切換装置)を介して非常用予備発電装置側へ回路を切り換え、非常電灯・非常動力へ給電します。 U>なら過電圧継電器、I>なら過電流継電器を表します。
