2023年度 下期 学科 午後 第一種電気工事士 学科試験 問47

解説

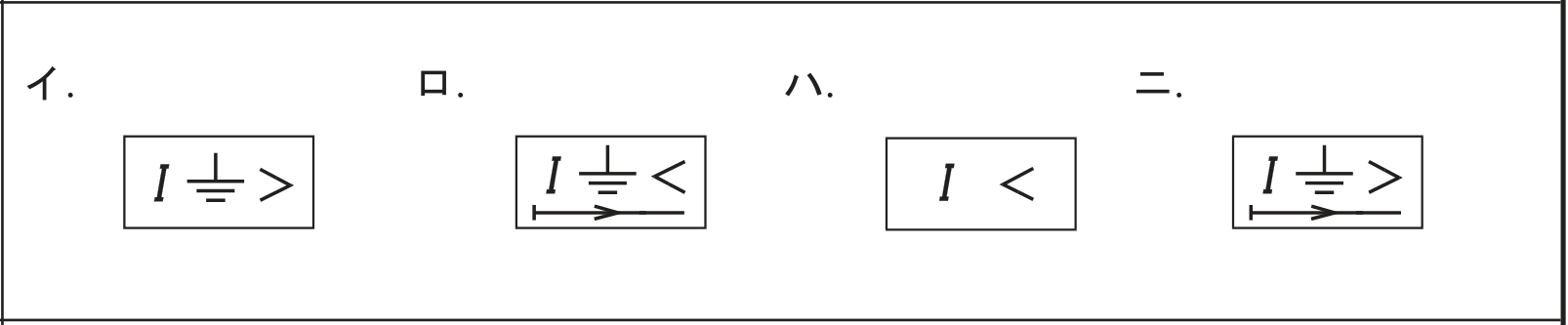

正解は「ニ」です。 ②はGR付PASと組み合わせて設置する地絡方向継電器(DGR)です。 零相変流器(ZCT)で検出した零相電流と、零相基準入力装置(ZPD)で検出した零相電圧の位相関係から地絡の方向を判別し、構内の地絡事故のときだけ動作してもらい動作を防ぎます。 図記号は地絡継電器の記号(I⏚>)に方向性を表す矢印を添えたニが正解です。
