正答2
解説
正解は「ロ．」です。
この問題のポイントは、タイマーリレーについてです。
問題の部分はTLRと記載されています。
これは「Time Lag Relay」の略称でタイマーリレーを指しています。

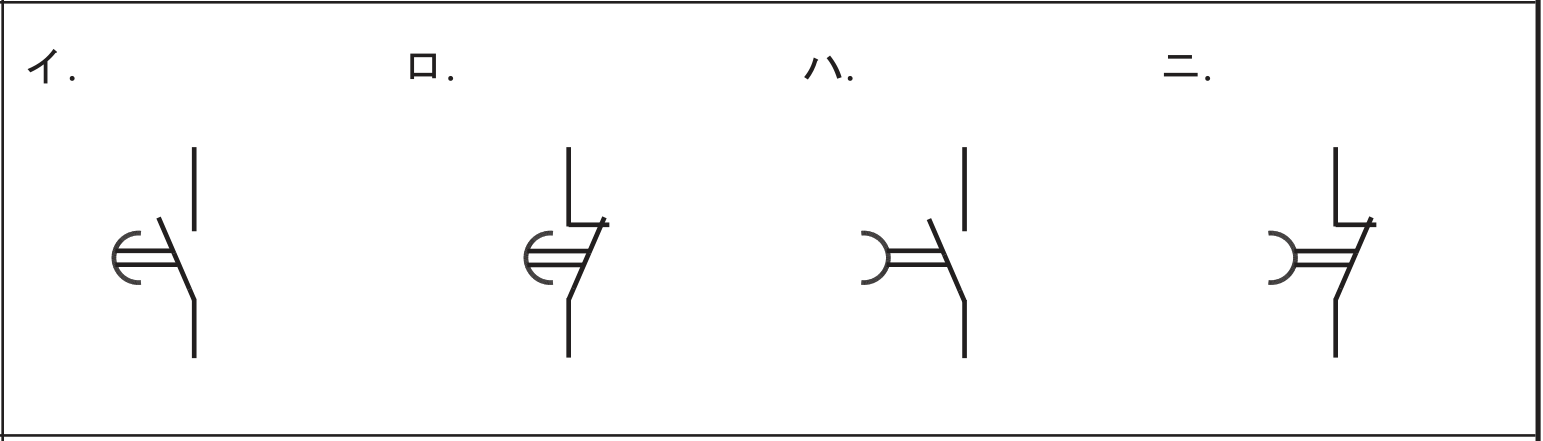

答えの選択肢は全てタイマーリレーです。
しかし動作によって2つの種類に分けられます。
「イ」「ロ」は限時動作・瞬時復帰タイプで、時間経過後に接点が動作します。
「ハ」「二」は瞬時動作・限時復帰タイプで、励磁後に接点が動作し時間経過後に接点が復帰します。
問題のシーケンス図は、タイマーの時間経過後に停止させる回路なので、「ロ」となります。
時間経過後にb接点が開くことで、MCの励磁が解け停止させる回路を構成しています。
「ハ」でも実現可能な気がしますが、タイミング的に自己保持回路が構成されない恐れがあり、最適とは言えません。
シーケンスの動きを考えよう！
