2023年度 下期 学科 午後 第一種電気工事士 学科試験 問22

解説

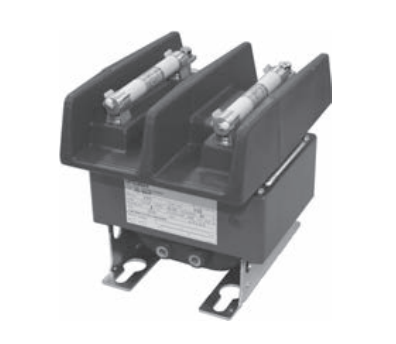

正解は「イ．高電圧を低電圧に変圧する。」です。 写真は計器用変圧器(VT)で、上部に一次側保護用の高圧限流ヒューズが2本取り付けられています。 高圧6600Vを110Vに変圧して電圧計や継電器に供給する機器です。 大電流を小電流に変流するのは変流器(CT)、零相電圧の検出は零相基準入力装置(ZPD)、突入電流の抑制は直列リアクトルの用途です。
