2023年度 下期 学科 午後 第一種電気工事士 学科試験 問14

解説

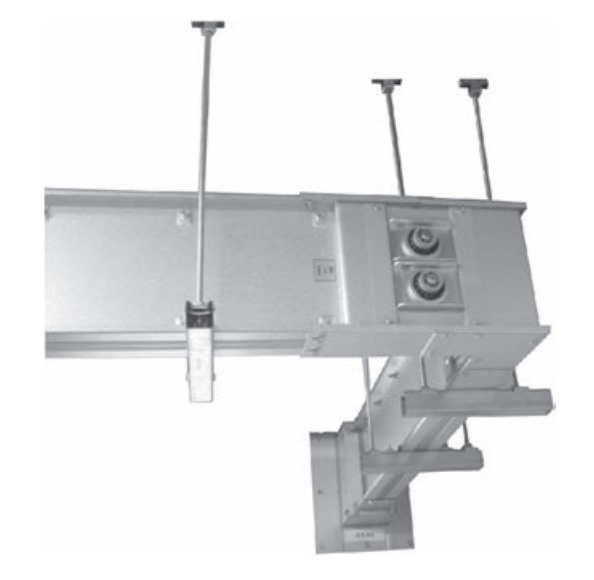

正解は「ロ．バスダクト」です。 写真は金属製ダクト内に帯状の銅導体(ブスバー)を絶縁支持して収めたバスダクトで、ビルや工場の大電流幹線として使用されます。 吊りボルトでの支持や接続部の外観が特徴です。 金属ダクト(イ)は多数の絶縁電線を収める配線用のダクトで導体は内蔵しません。 トロリーバスダクト(ハ)は移動機器への給電用で、用途が異なります。
