2023年度 下期 学科 午後 第一種電気工事士 学科試験 問13

解説

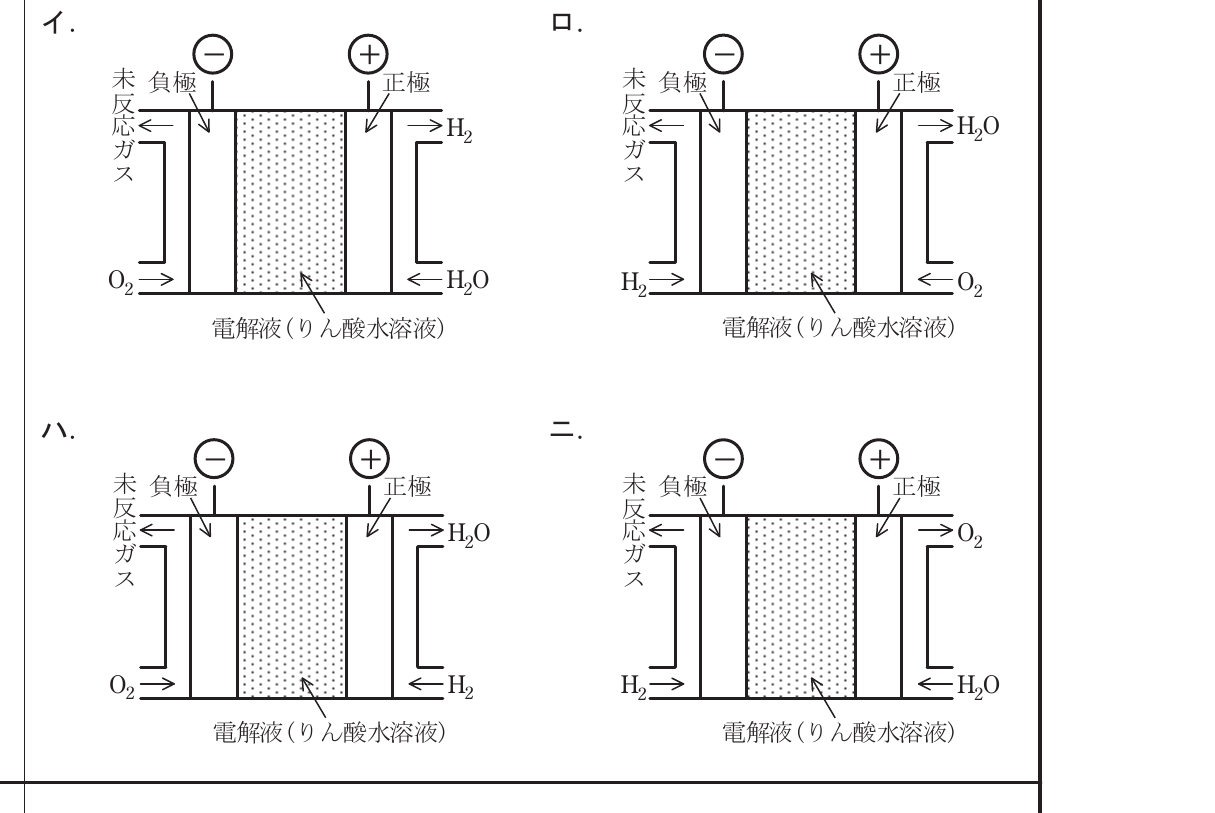

正解は「ロ」です。 りん酸形燃料電池は、りん酸水溶液を電解液とし、負極(燃料極)に水素、正極(空気極)に酸素を供給して、水の電気分解と逆の反応で電気を取り出す装置です。 負極で水素が電子を放出してイオン化し、正極で酸素と結びついて水が生成されます。 水素を負極側、酸素を正極側に供給し、正極側から水(H₂O)が排出されているロが正しい原理図です。
