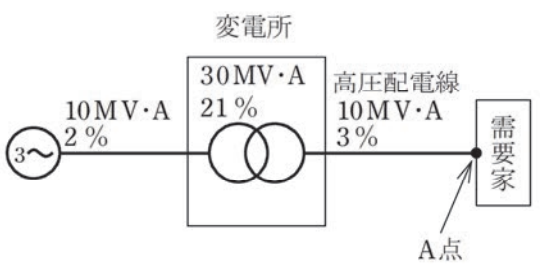

図のように，配電用変電所の変圧器の百分率インピーダンスは21%(定格容量30MV・A 基準)，変電所から電源側の百分率インピーダンスは2%(系統基準容量10MV・A)，高圧配電線の百分率インピーダンスは3%(基準容量10MV・A)である。
高圧需要家の受電点(A点)から電源側の合成百分率インピーダンスは基準容量10MV・A でいくらか。
ただし，百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は，いずれも等しいとする。
正答2
解説
正解は「ロ．12％」です。
この問題のポイントは、百分率インピーダンスについてです。
問題文から難しく思えるかもしれませんが、実は簡単な問題です。
第一種電気工事士では、あまり出題されない問題なので詳しい解説は避けますが、ポイントを押さえておくといいでしょう。
百分率インピーダンスのポイントを覚えておこう！解き方百分率インピーダンスの基準容量を合わせる問題で「合成百分率インピーダンスは基準容量10MV·Aでいくらか。」と問われています。
問題では基準容量が30MV·Aと10MV·Aの2つがあります。
10MV·Aはそのままでいいのですが、30MV·Aの方は10MV·Aに変換する必要があります。
方法は簡単で、基準容量を30MV·Aから10MV·Aにすると1/3になります。
よって%も同じ値をかければいいです。
30MV·Aで21％なので、10MV·Aへ換算すると7％になります。
百分率インピーダンスを合成する基準容量を合わせる事ができれば、合成は単純に足せば大丈夫です。
A点から電源側には3つの百分率インピーダンスがあるので、その3つを足します。
よって2％+7％+3％で12％となります。
