2023年度 下期 学科 午前 第一種電気工事士 学科試験 問50

解説

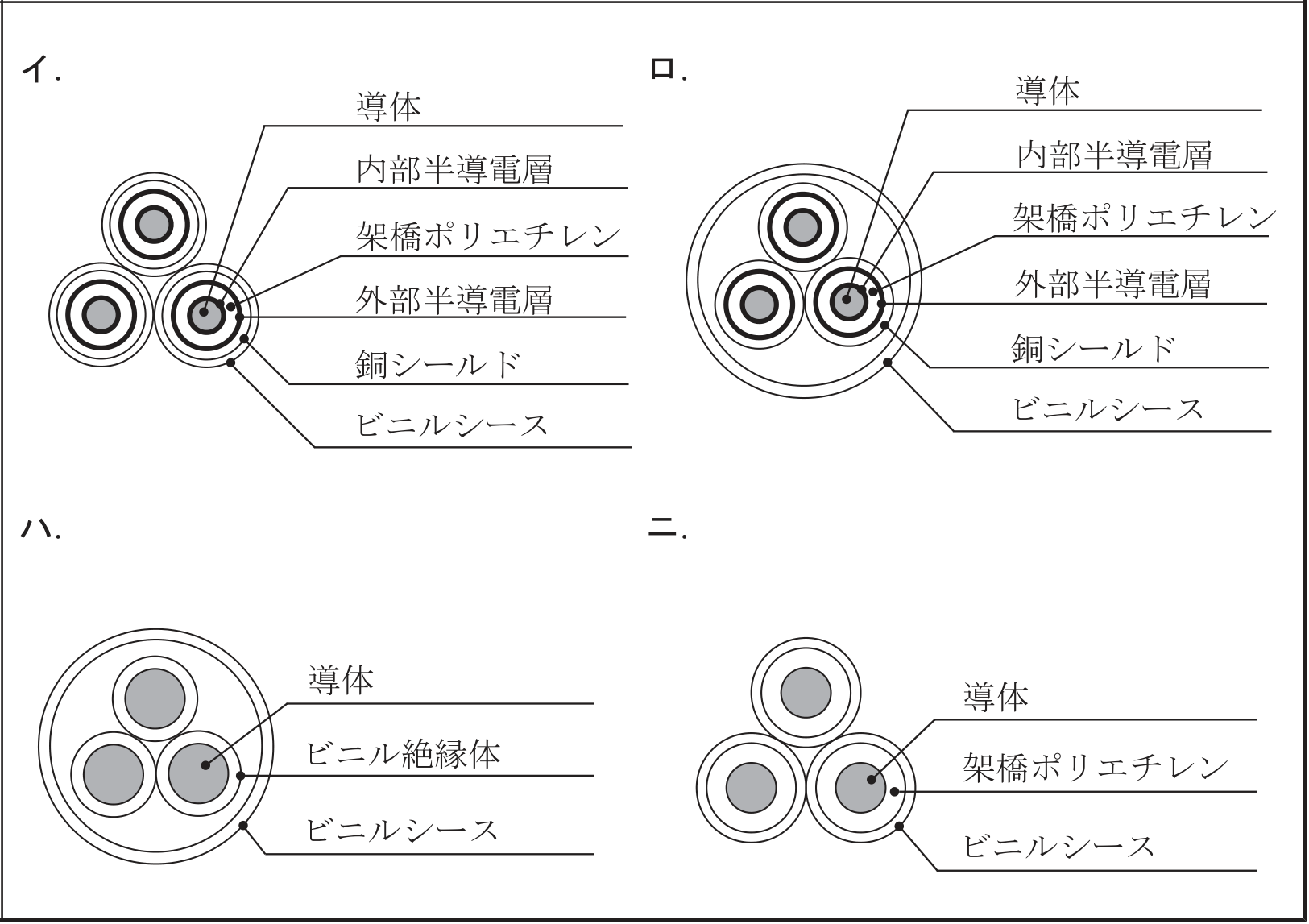

正解は「ニ」です。 ⑩は動力制御盤から電動機に至る低圧回路に使用するCVTケーブルです。 CVTは単心CVケーブル(導体＋架橋ポリエチレン絶縁体＋ビニルシース)を3本より合わせたトリプレックス形で、低圧用には内部半導電層や銅シールドはありません。 よってニが適切です。 イは半導電層と銅シールドをもつ高圧用CVT、ハはビニル絶縁体でCVケーブルではありません。
