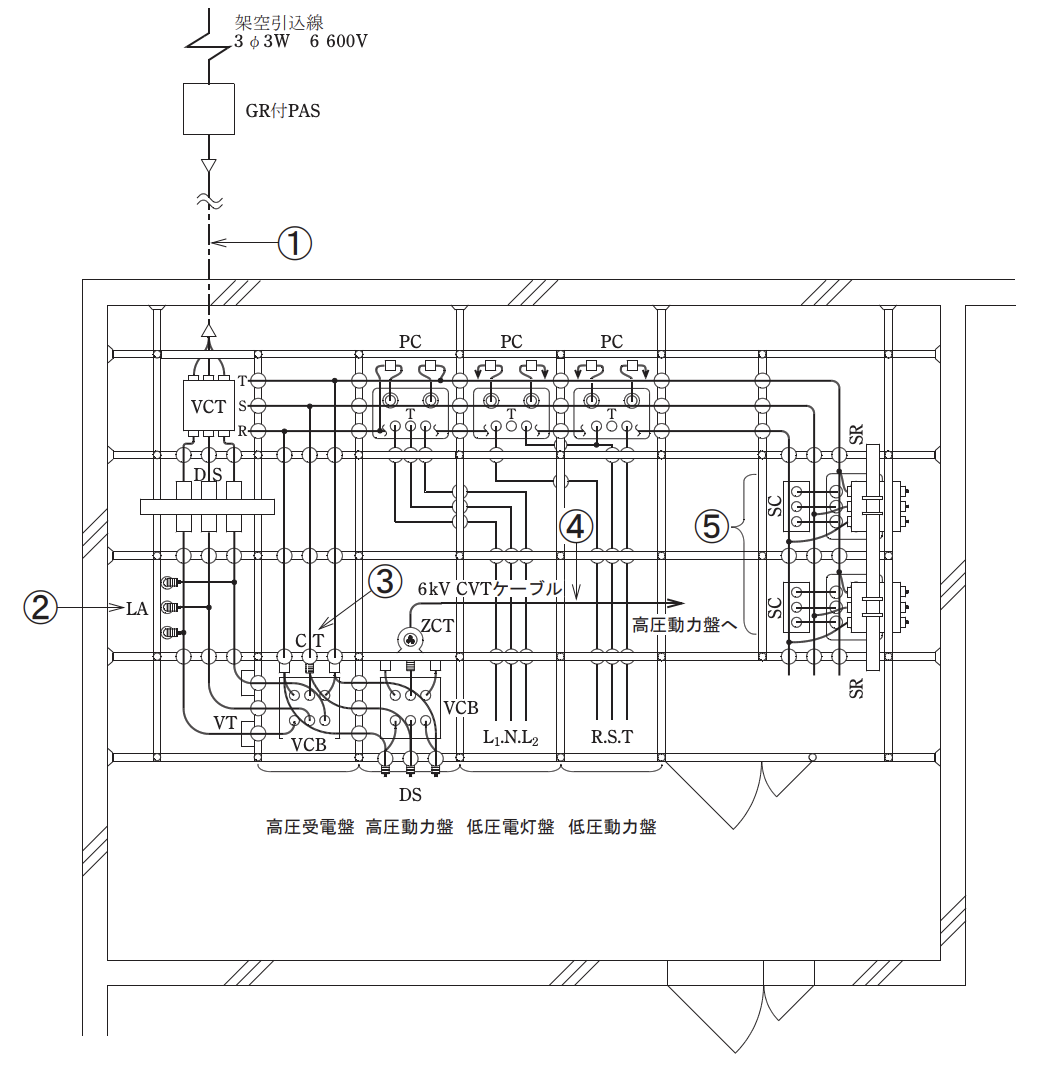

2023年度 下期 学科 午前 第一種電気工事士 学科試験 問34

解説

正解は「ニ．進相コンデンサに，コンデンサリアクタンスの5％の直列リアクトルを設けた。」です。 この問題のポイントは、高圧進相コンデンサの施設についてです。 高圧進相コンデンサに組み合わせる直列リアクトルは、通常は6％のものを施設します。 高調波が多く含まれる回路の場合は13％のものになります。 よって5％は不適切です。 原理的なものは求まられないので、数字だけ覚えておきましょう。 直列リアクトルの容量は6％！
