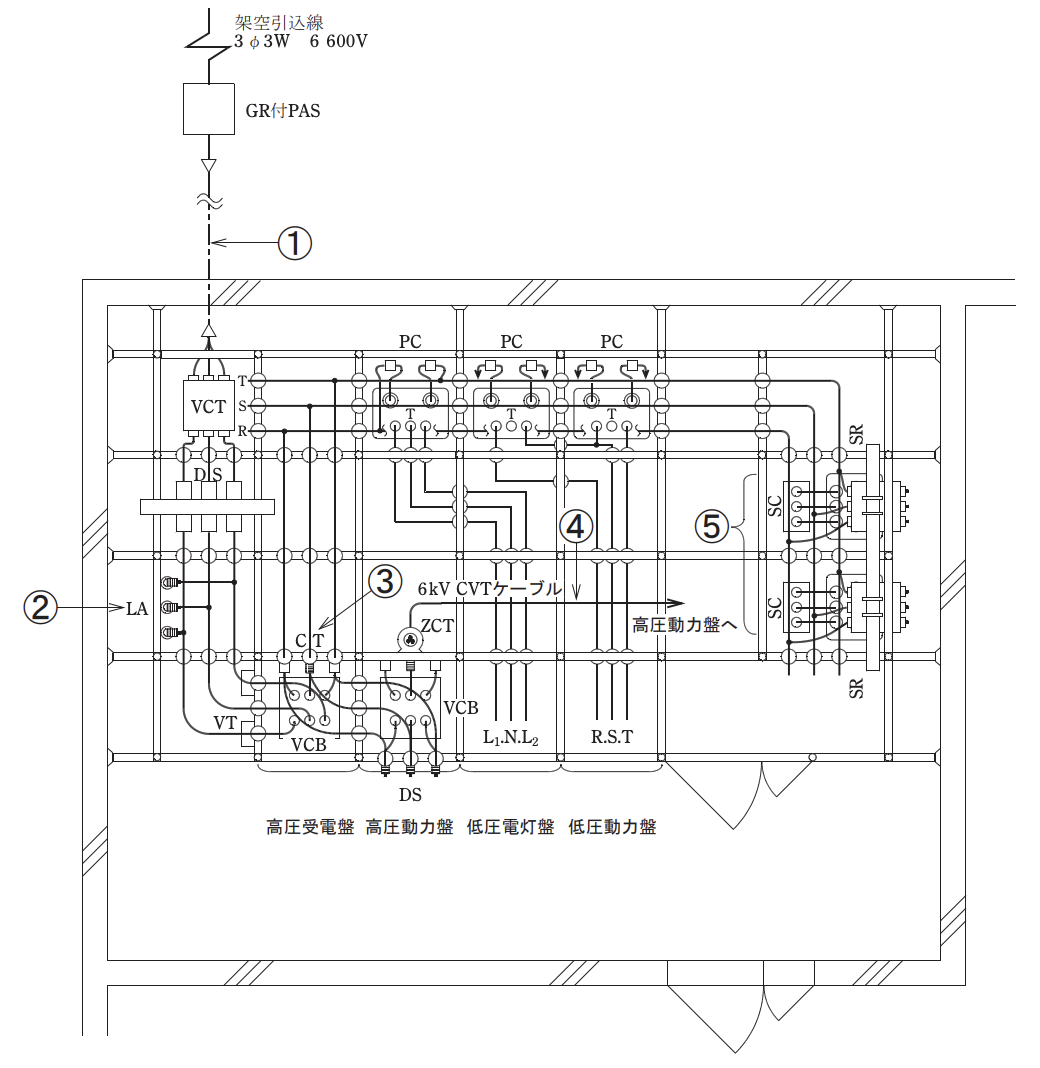

2023年度 下期 学科 午前 第一種電気工事士 学科試験 問33

解説

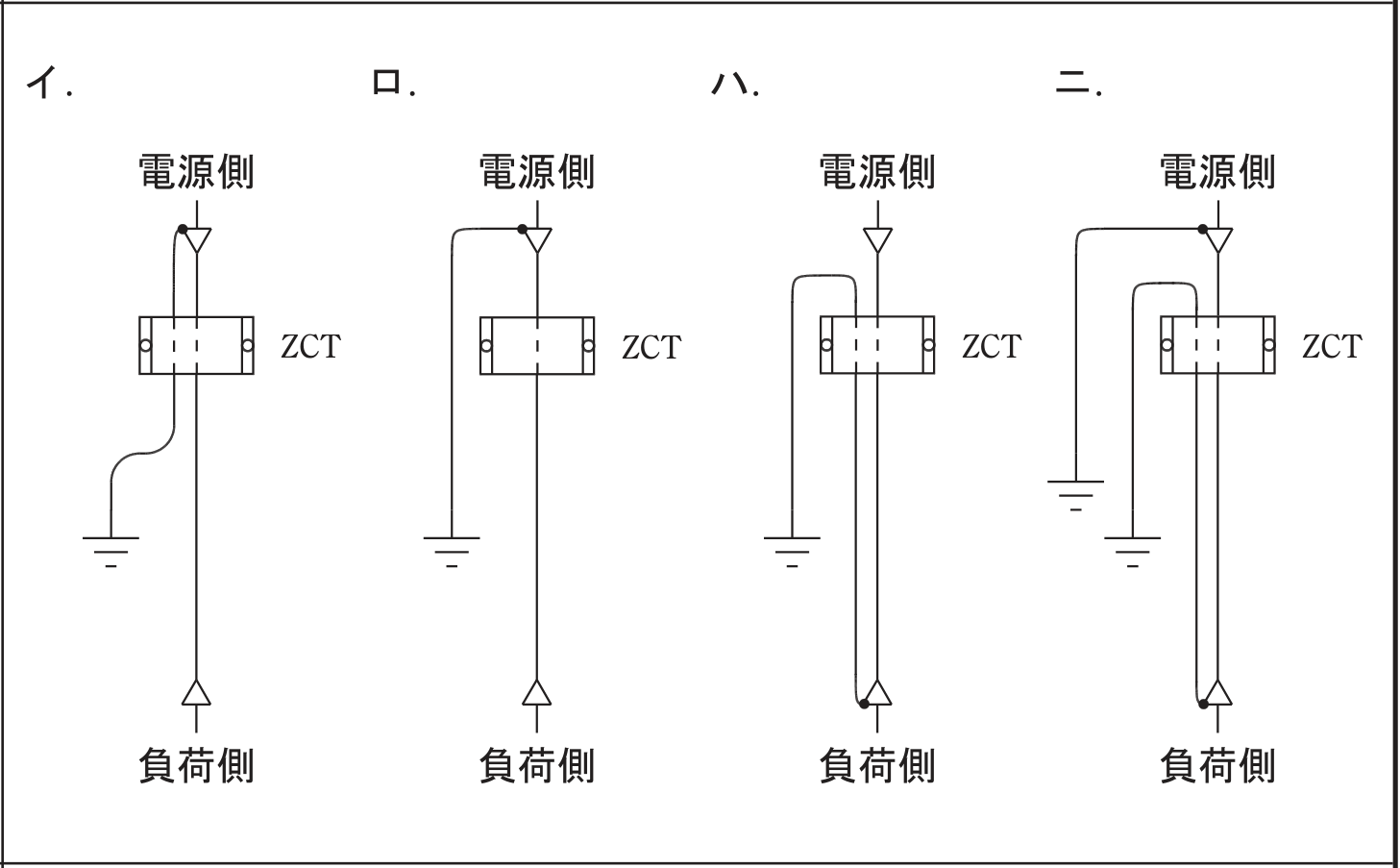

正解は「イ．」です。 この問題のポイントは、高圧ケーブルに零相変流器(ZCT)を設置する時の、シールドの接地の方法に関するものです。 これは難しい部類の問題です。 また実務においても大事ですが、間違って施工されている場合があります。 これは接地線だから、「きちんと接地に接続すればいいのだろう」という誤解からくるものと思われます。 是非とも理解しておいてもらいたい問題です。 高圧ケーブルのシールドの接地は大事！
