2023年度 下期 学科 午前 第一種電気工事士 学科試験 問23

解説

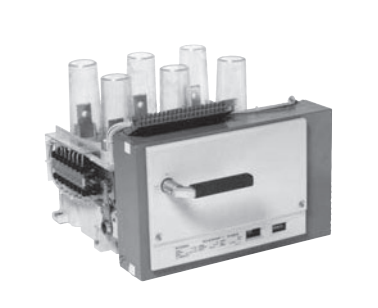

正解は「ニ．VCB」です。 写真は高圧交流真空遮断器(VCB)で、真空バルブの中で接点を開閉し、真空の高い絶縁耐力でアークを消弧する遮断器です。 過電流継電器と組み合わせて短絡電流などの大きな故障電流を遮断できます。 DS(イ)は断路器、PAS(ロ)は柱上気中開閉器、LBS(ハ)は高圧交流負荷開閉器の略号で、いずれも遮断器ではありません。
