2023年度 下期 学科 午前 第一種電気工事士 学科試験 問22

解説

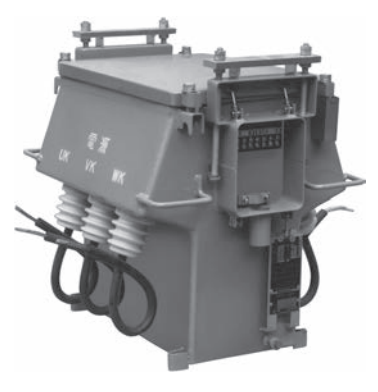

正解は「イ．電力需給用計器用変成器」です。 写真は計器用変圧器(VT)と変流器(CT)を1つの箱に収めた電力需給用計器用変成器(VCT)です。 銘板の「電源」「UK・VK・WK」の端子表示や高圧ブッシング、引出しケーブルが特徴で、電力量計と組み合わせて電力会社との取引用計量に用います。 高圧交流負荷開閉器(ロ)や三相変圧器(ハ)、直列リアクトル(ニ)とは外観・用途が異なります。
