2022年度 下期 学科 午後 第一種電気工事士 学科試験 問49

解説

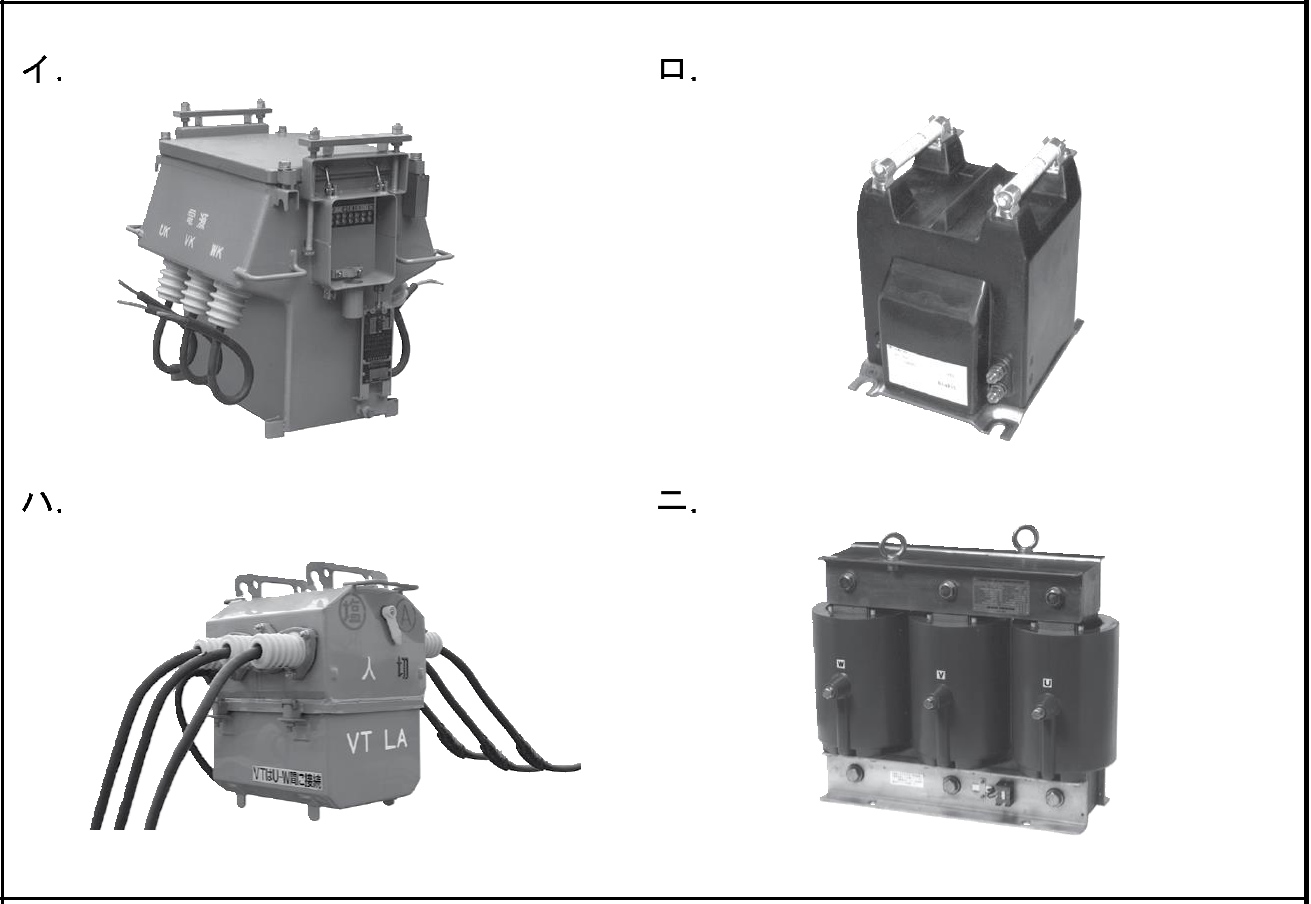

正解は「イ」です。 ④の図記号は、計器用変圧器と変流器を1つの箱に収めて電力量計(Wh)に接続する電力需給用計器用変成器(VCT)を示しています。 高電圧・大電流を計量に適した値に変成し、電力会社との取引用計量に用いる機器です。 写真では高圧ブッシングとケーブルをもつ箱形のイが該当します。 ロは計器用変圧器(VT)、ニは直列リアクトルです。
