正答4
解説

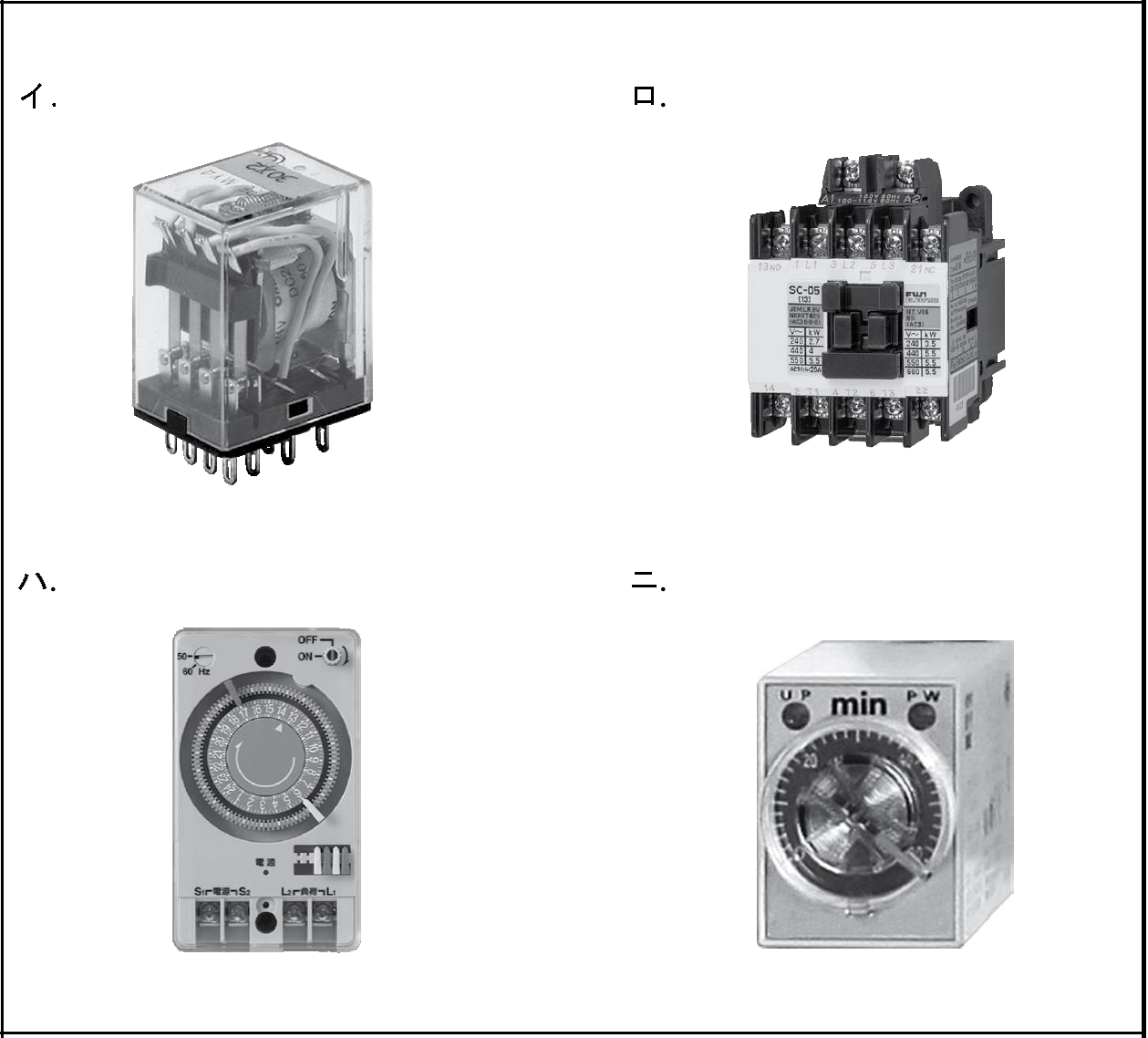

正解は「ニ．」です。
この問題のポイントは、タイマーリレーについてです。
問題の「TLR」はタイマーリレーを表しています。
「TLR」は「Time Lag Relay」略称です。
タイマーリレーは設定した時間後に、接点を動作させるリレーです。
特徴は、表面の時計のような部分です。
これを回すことで、時間を設定します。
注意が必要なのは、「ハ」も同じように時計のような部分があることです。
「ハ」はタイムスイッチと呼び、タイマーリレーと同じく時間で接点を動作させます。
タイマーリレーは、5秒後や3分後に動作などあるポイントから時間をカウントする動きをします。
対してタイムスイッチは、7:00～15:00は動作するというような動きをします。
形が若干違うので、タイマーリレーとタイムスイッチの外観を覚えておきましょう。
またシーケンス制御では、タイムスイッチを扱うことは殆どありません。
タイマーリレーは時計のようなものが特徴！
