2022年度 下期 学科 午後 第一種電気工事士 学科試験 問22

解説

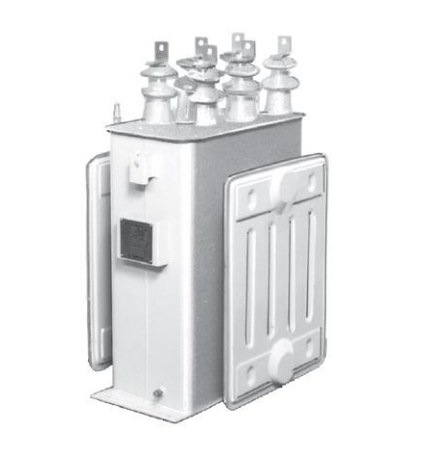

正解は「ロ．高調波電流を抑制する。」です。 写真はがいし形の端子と放熱フィンをもつ直列リアクトルで、高圧進相コンデンサと直列に接続して使用します。 コンデンサ回路に流入する第5高調波などの高調波電流を抑制して波形ひずみを防ぎ、コンデンサ投入時の突入電流も抑えます。 変流(イ)は変流器、力率改善(ハ)は進相コンデンサ本体、変圧(ニ)は変圧器の用途です。
