2022年度 下期 学科 午後 第一種電気工事士 学科試験 問8

解説

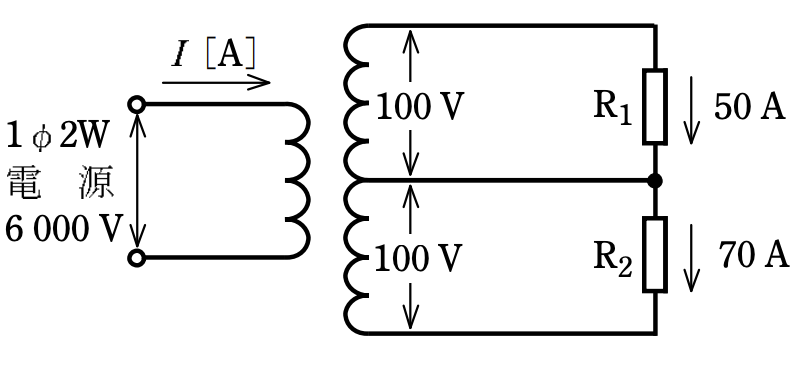

正解は「ロ．2」です。 変圧器は損失と励磁電流を無視すると、一次側と二次側で電力が等しくなります。 この回路の二次側は単相3線式で、上側100Vに抵抗負荷R1（50A）、下側100Vに抵抗負荷R2（70A）が接続されています。 二次側の負荷電力の合計は、P＝100V×50A＋100V×70A＝5000W＋7000W＝12000W（12kW）です。 一次側の電圧は6000Vなので、一次側に流れる電流Iは、I＝P÷V＝12000W÷6000V＝2A となります。 したがって、変圧器の一次側に流れる電流は2[A]で、正解はロです。
