2022年度 下期 学科 午前 第一種電気工事士 学科試験 問49

解説

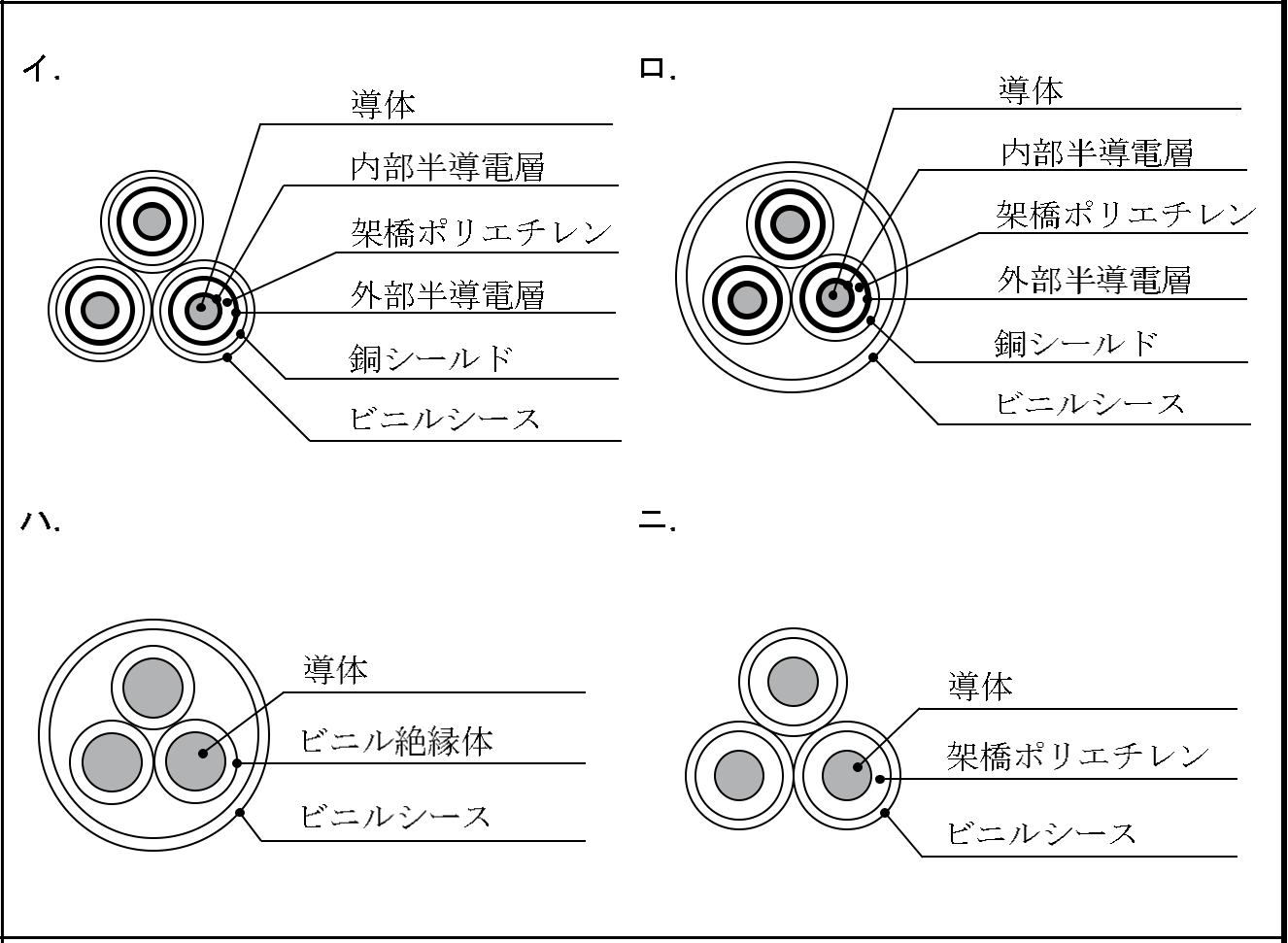

正解は「ニ」です。 ⑨は変圧器二次側から動力制御盤に至る低圧回路に使用するCVTケーブルです。 CVTは単心CVケーブル(導体＋架橋ポリエチレン絶縁体＋ビニルシース)3本をより合わせたトリプレックス形で、低圧用には半導電層や銅シールドはありません。 よってニが適切です。 イ・ロは内部半導電層や銅シールドをもつ高圧用ケーブル、ハはビニル絶縁体でCVケーブルではありません。
