2022年度 下期 学科 午前 第一種電気工事士 学科試験 問46

解説

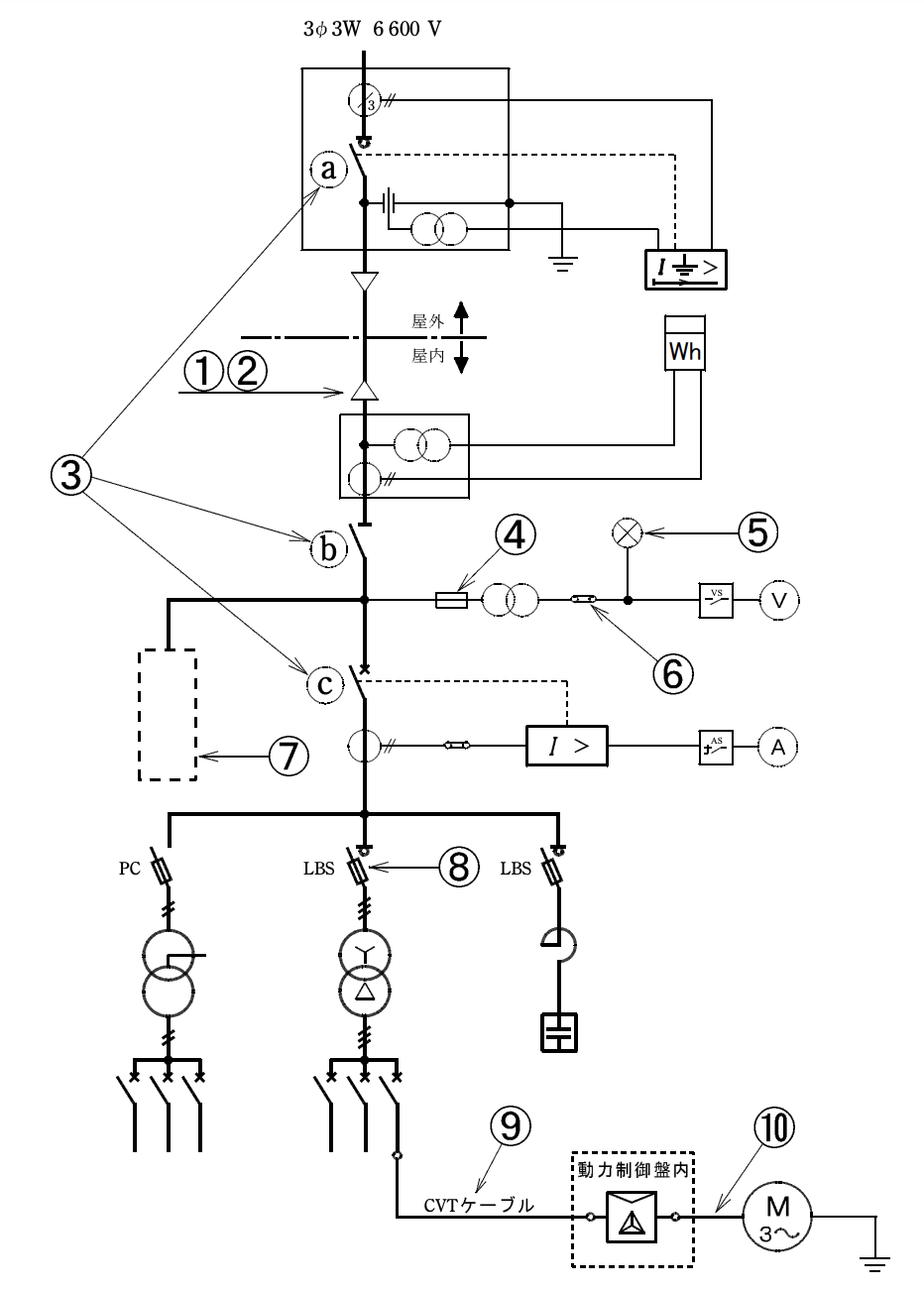

正解は「ハ．試験用端子（電圧端子）」です。 この問題のポイントは、高圧受電設備の器具についてです。 ⑥の繋がっている機器を見ると、計器用変圧器に接続されています。 よって電圧に関する何かは分かるので、「ハ．」か「ニ．」になります。 ⑥の図記号は試験端子を示しており、電圧用の試験端子なので答えは「ハ．」となります。 繋がっている先を確認しよう！
