2021年度 下期 学科 午後 第一種電気工事士 学科試験 問48

解説

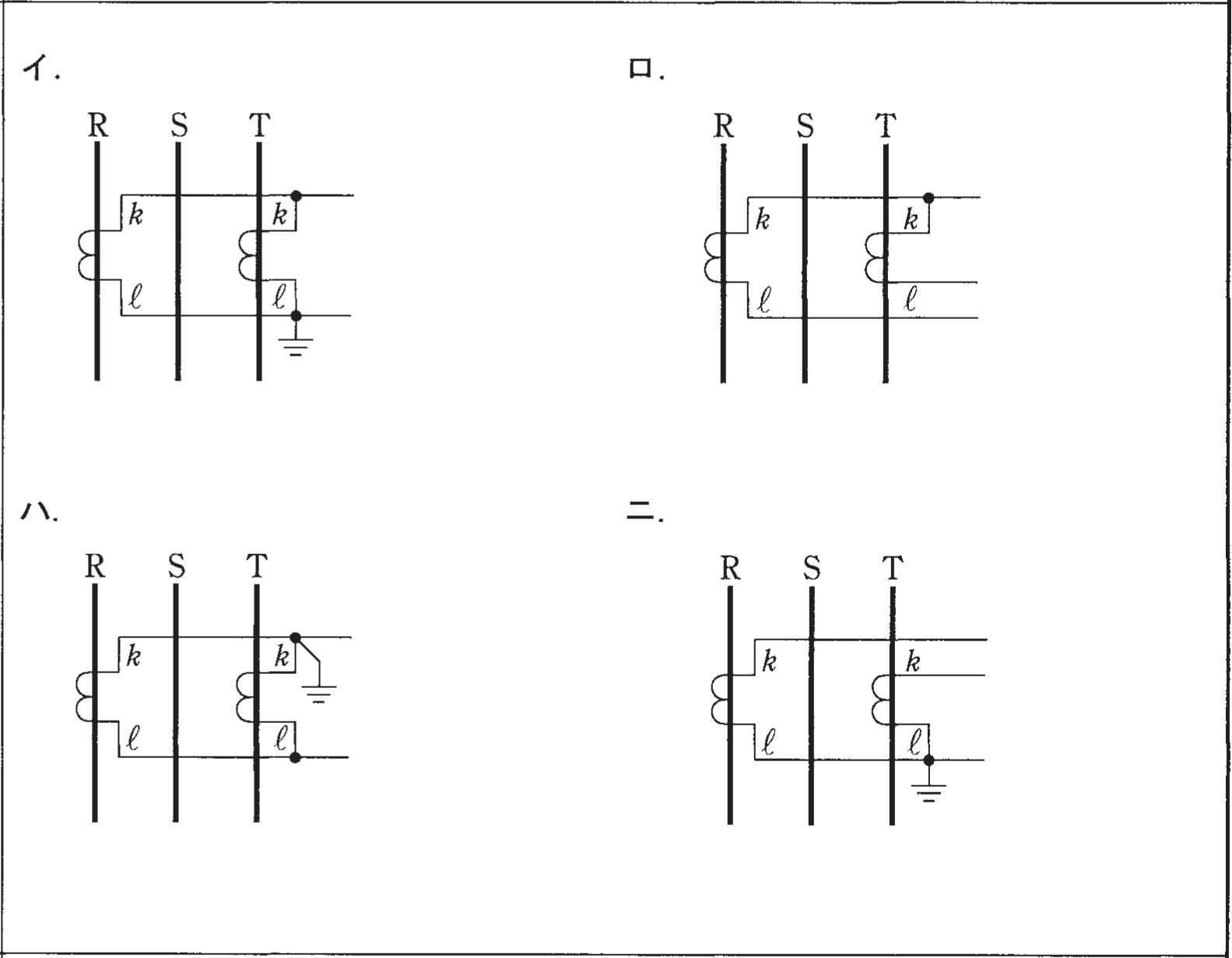

正解は「ニ」です。 ⑧は変流器(CT)です。 三相3線式高圧回路ではR相とT相の2相にCTを設置し、二次側(k、l端子)は過電流継電器・電流計回路に接続します。 二次回路には、混触時の危険防止のため1点にD種接地工事を施します。 CTをR相・T相に設置し、二次側の結線と接地が正しく示されているニが正解です。 S相に設置している図や接地位置が誤っている図は不正解です。
