2021年度 下期 学科 午後 第一種電気工事士 学科試験 問46

解説

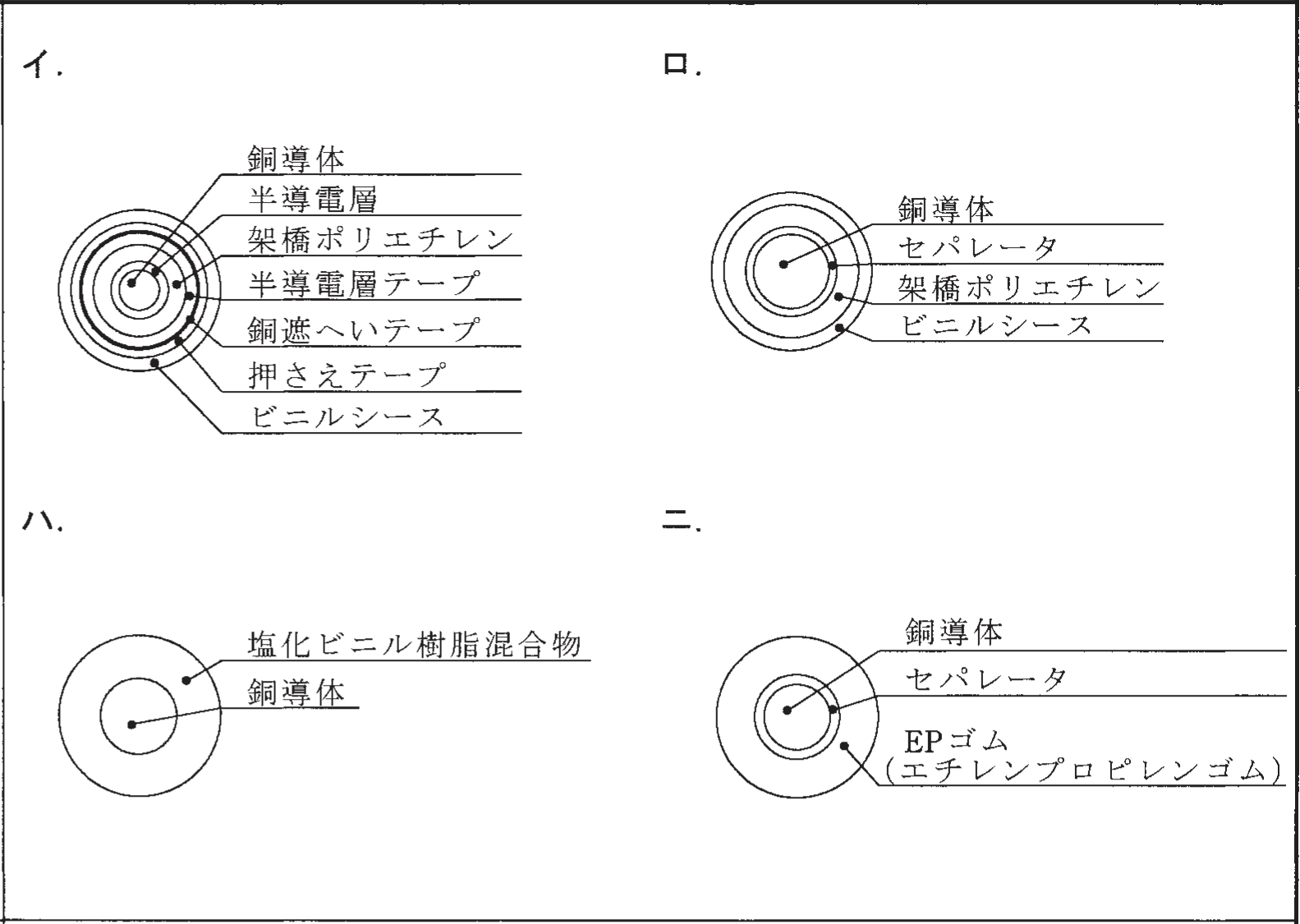

正解は「ニ」です。 ⑥のKIP(高圧絶縁電線)は、キュービクル内の高圧母線や機器間の渡り配線に使用される単心の電線です。 構造は銅導体(より線)にセパレータを介してエチレンプロピレンゴム(EPゴム)の絶縁体を被せたもので、シースはありません。 よってニが正解です。 イは半導電層や銅遮へいをもつCVケーブル、ハはビニル絶縁電線の構造です。
