2021年度 下期 学科 午後 第一種電気工事士 学科試験 問15

解説

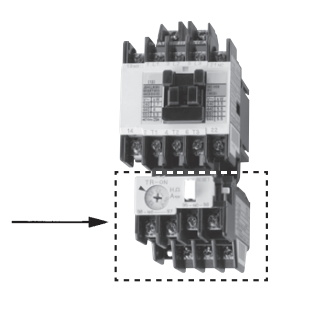

正解は「ハ．熱動継電器」です。 矢印は電磁接触器の下部に組み合わせて取り付けられた熱動継電器(サーマルリレー)を示しています。 ヒータとバイメタルで構成され、電動機の過負荷時に過電流で動作して制御回路を遮断し、焼損を防ぎます。 整定電流の調整ダイヤルが特徴です。 電磁接触器と熱動継電器を組み合わせたものを電磁開閉器と呼ぶことも覚えておきましょう。
