2021年度 下期 学科 午後 第一種電気工事士 学科試験 問14

解説

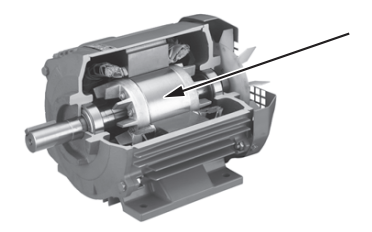

正解は「ロ．回転子鉄心」です。 矢印は電動機の中心部で回転軸に取り付けられた円筒状の積層鉄心、すなわち回転子鉄心を示しています。 かご形誘導電動機では、この鉄心の溝に導体バーが収められ、両端を端絡環で短絡しています。 固定子巻線(イ)は外側の固定子スロットに収められたコイル、回転軸(ハ)は中心の軸、ブラケット(ニ)は両端で軸受を支えるふた状の部分です。
