2021年度 下期 学科 午前 第一種電気工事士 学科試験 問46

解説

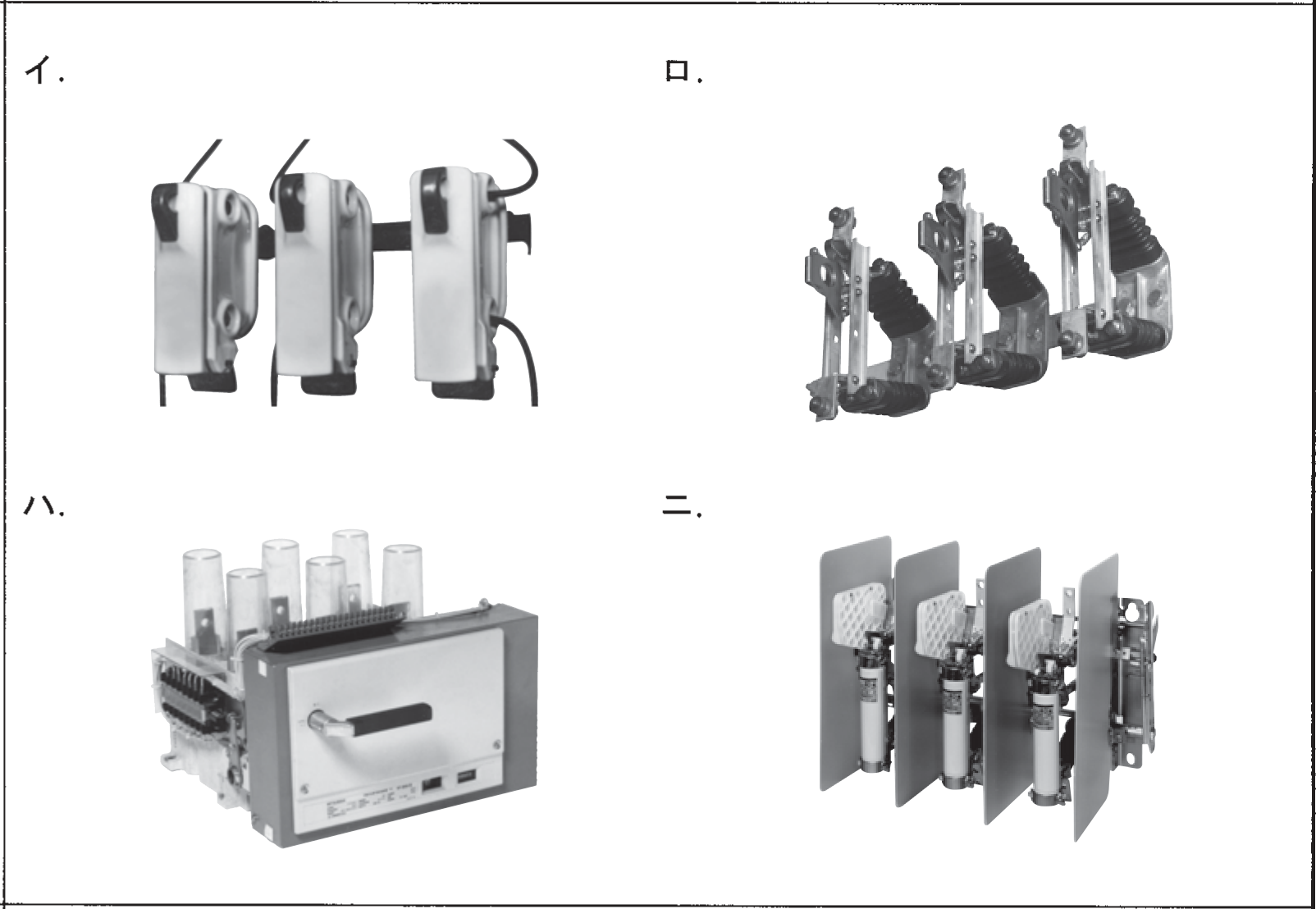

正解は「ロ」です。 ⑥の図記号は断路器(DS)です。 断路器は点検時などに無負荷の状態で高圧回路を確実に切り離すための開閉器で、がいしに支持された刃形の接触子をもち、消弧装置がないため負荷電流の開閉はできません。 写真では刃形接触子をもつ3極の機器であるロが断路器です。 ハは操作機構の箱をもつ真空遮断器(VCB)で、図記号が異なります。
