2021年度 下期 学科 午前 第一種電気工事士 学科試験 問23

解説

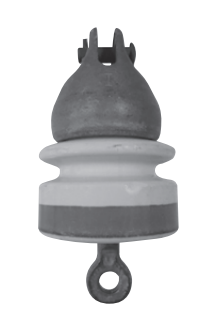

正解は「ハ．高圧耐張がいし」です。 写真は磁器製の笠形の本体の下部に連結用の金具(ストラップ)が付いたがいしで、電線の引留め箇所で電線の張力を支えながら絶縁する高圧耐張がいしです。 連結用金具の有無が見分けるポイントです。 高圧ピンがいし(イ)は頭部の溝に電線を固定して支持するもの、長幹がいし(ロ)は多数の笠が連なった棒状のもので、外観が異なります。
