2021年度 下期 学科 午前 第一種電気工事士 学科試験 問22

解説

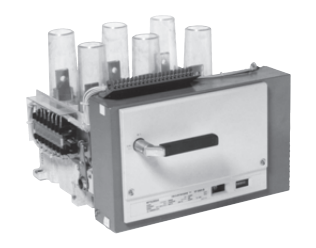

正解は「ニ．VCB」です。 写真は高圧交流真空遮断器(VCB)で、真空バルブの中で接点を開閉し、絶縁耐力の高い真空中でアークを消弧する遮断器です。 過電流継電器と組み合わせて、短絡電流のような大きな故障電流も遮断できます。 DS(イ)は断路器、PAS(ロ)は柱上気中開閉器、LBS(ハ)は高圧交流負荷開閉器の略号で、いずれも短絡電流の遮断を目的とした機器ではありません。
