2021年度 下期 学科 午前 第一種電気工事士 学科試験 問15

解説

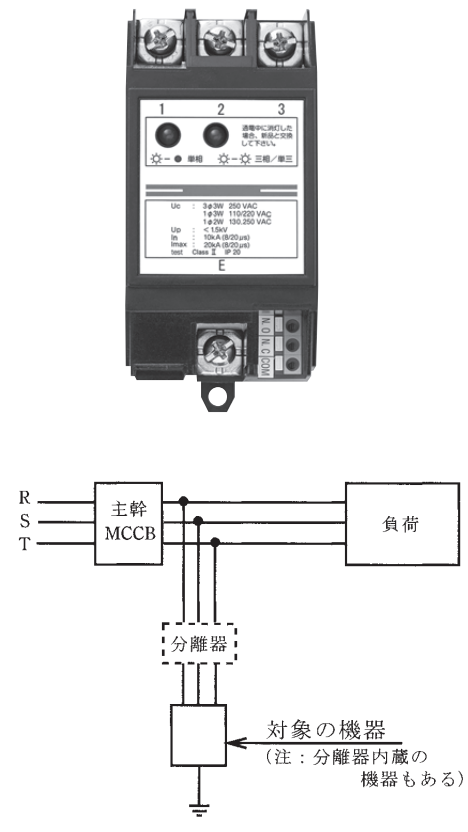

正解は「ニ．サージ防護デバイス（SPD）」です。 写真は分電盤内で主幹MCCBの負荷側に分離器を介して接続するSPDで、雷サージなどの過渡的な異常電圧を大地へ放電させて機器の絶縁破壊を防ぎます。 銘板のUp(電圧防護レベル)、In・Imax(放電電流)の表示が見分けるポイントです。 地絡継電器(イ)、漏電遮断器(ロ)、漏電監視装置(ハ)は地絡(漏電)に対する機器で、雷保護用ではありません。
