2021年度 下期 学科 午前 第一種電気工事士 学科試験 問13

解説

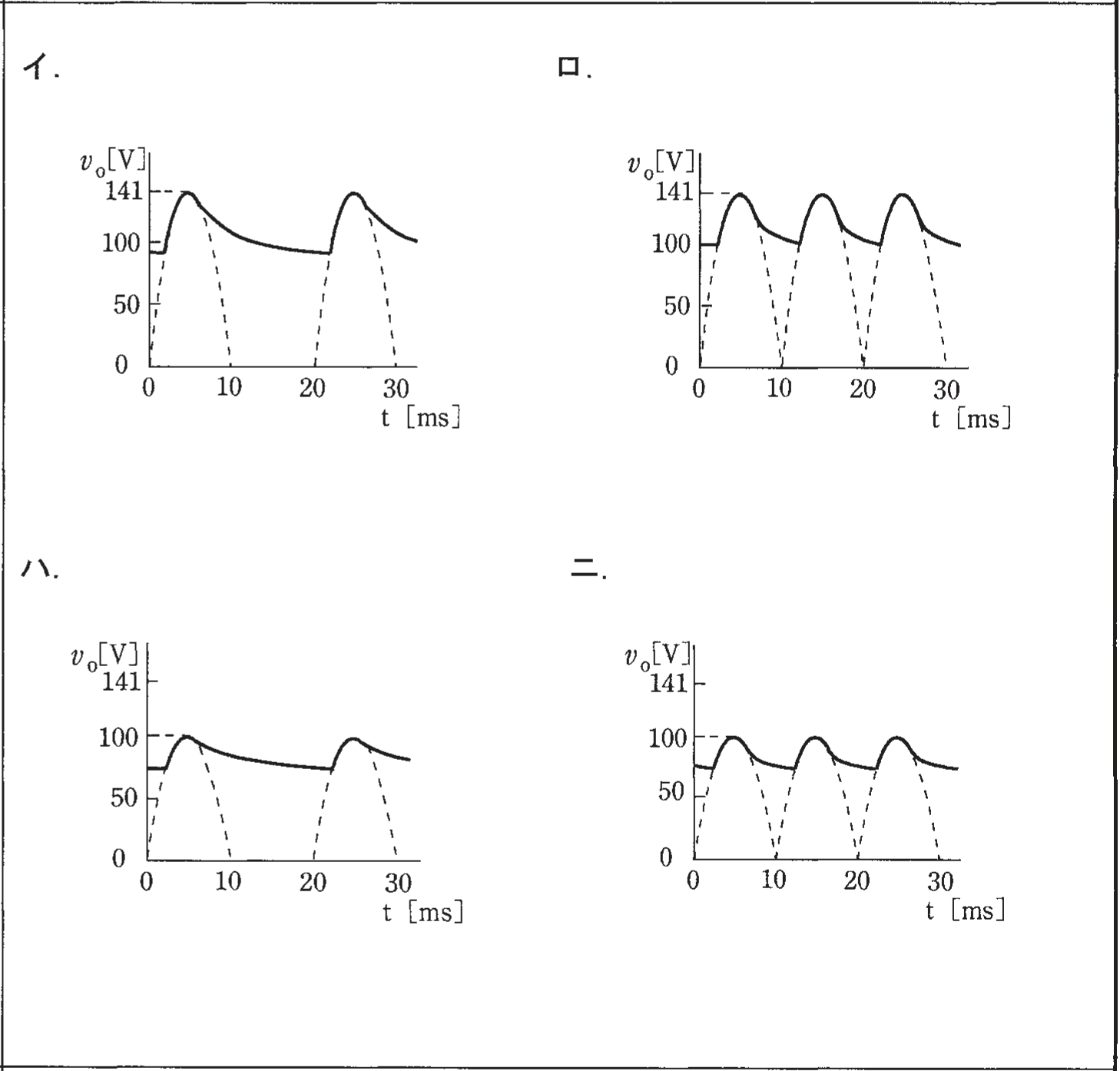

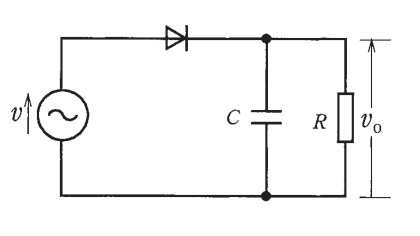

正解は「イ」です。 回路はダイオード1個の半波整流回路に平滑用コンデンサCを並列接続したものです。 電源電圧の正の半周期でコンデンサは最大値√2×100≒141Vまで充電され、電源電圧が下がる期間はコンデンサから負荷Rへ放電して電圧がゆるやかに低下し、次の半周期で再び充電されます。 よって約141Vを最大値としてわずかに脈動する直流波形のイが正解です。
