2021年度 下期 学科 午前 第一種電気工事士 学科試験 問4

解説

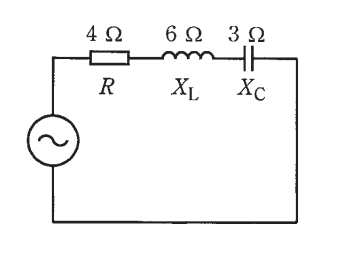

正解は「ニ．80」です。 R＝4Ω、X_L＝6Ω、X_C＝3Ωの直列回路なので、合成リアクタンスはX＝X_L−X_C＝6−3＝3Ωです。 インピーダンスはZ＝√(R²＋X²)＝√(4²＋3²)＝5Ωとなります。 力率はcosθ＝R/Z＝4/5＝0.8、すなわち80%です。 直列回路の力率は電源電圧の値がわからなくてもR/Zで求められることを覚えておきましょう。
