2021年度 下期 学科 午前 第一種電気工事士 学科試験 問2

解説

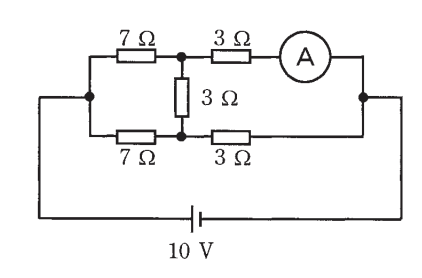

正解は「ハ．1.0」です。 回路はブリッジ回路で、上辺が7Ωと3Ω、下辺も7Ωと3Ωなので、7×3＝3×7となり平衡条件が成立しています。 平衡したブリッジでは中央の3Ωに電流が流れないため、これを取り外して考えられます。 すると7Ω＋3Ω＝10Ωの枝2本の並列で合成抵抗は5Ω、全電流は10V÷5Ω＝2Aとなり、電流計のある枝にはその半分の1.0Aが流れます。
