正答3
解説
正解は「ハ．正転運転を継続する。」です。
この問題のポイントは、ボタンを押した時の動きを考えるです。
PB-3は逆転運転を指令するボタンです。
問題の条件である正転運転中という事は、MC-1が自己保持回路にて通電し続けている状態と分かります。

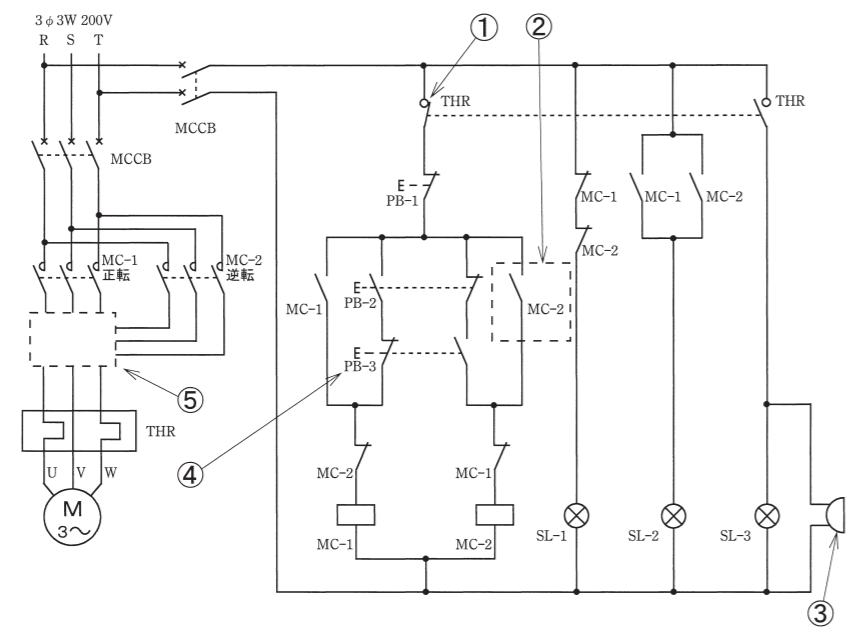

MC-1が通電中であるという事は、上記の図の〇のB接点が開路しているという事です。
これによりいくらPB-3を押しても、MC-2に通電することはありません。
また押しても何の変化もないことから、正転運転を継続します。
ボタンを押した時の動きを考えよう！
