2020年度 下期 学科 第一種電気工事士 学科試験 問15

解説

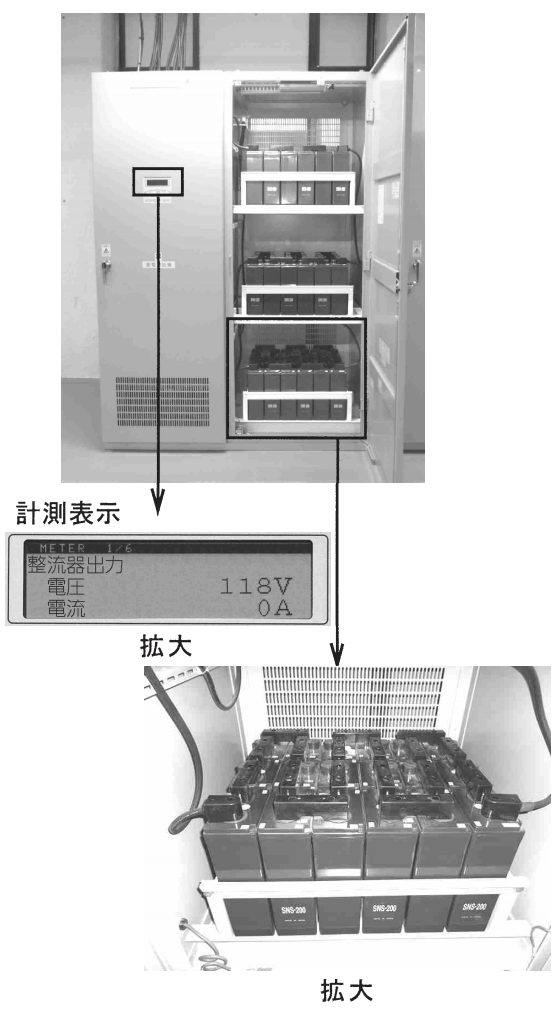

正解は「ロ．受変電制御機器や，停電時に非常用照明器具などに電力を供給する設備」です。 この写真は直流電源装置という設備です。 停電時に蓄電池から直流電力を供給します。 受変電設備の制御電源や非常照明に利用されます。 写真の左側は充電などを行う制御部分です。 右側の拡大写真の黒い箱の集合体は、蓄電池本体になります。 この設備は停電時でも直流電力を供給することができる！
