2020年度 下期 学科 第一種電気工事士 学科試験 問14

解説

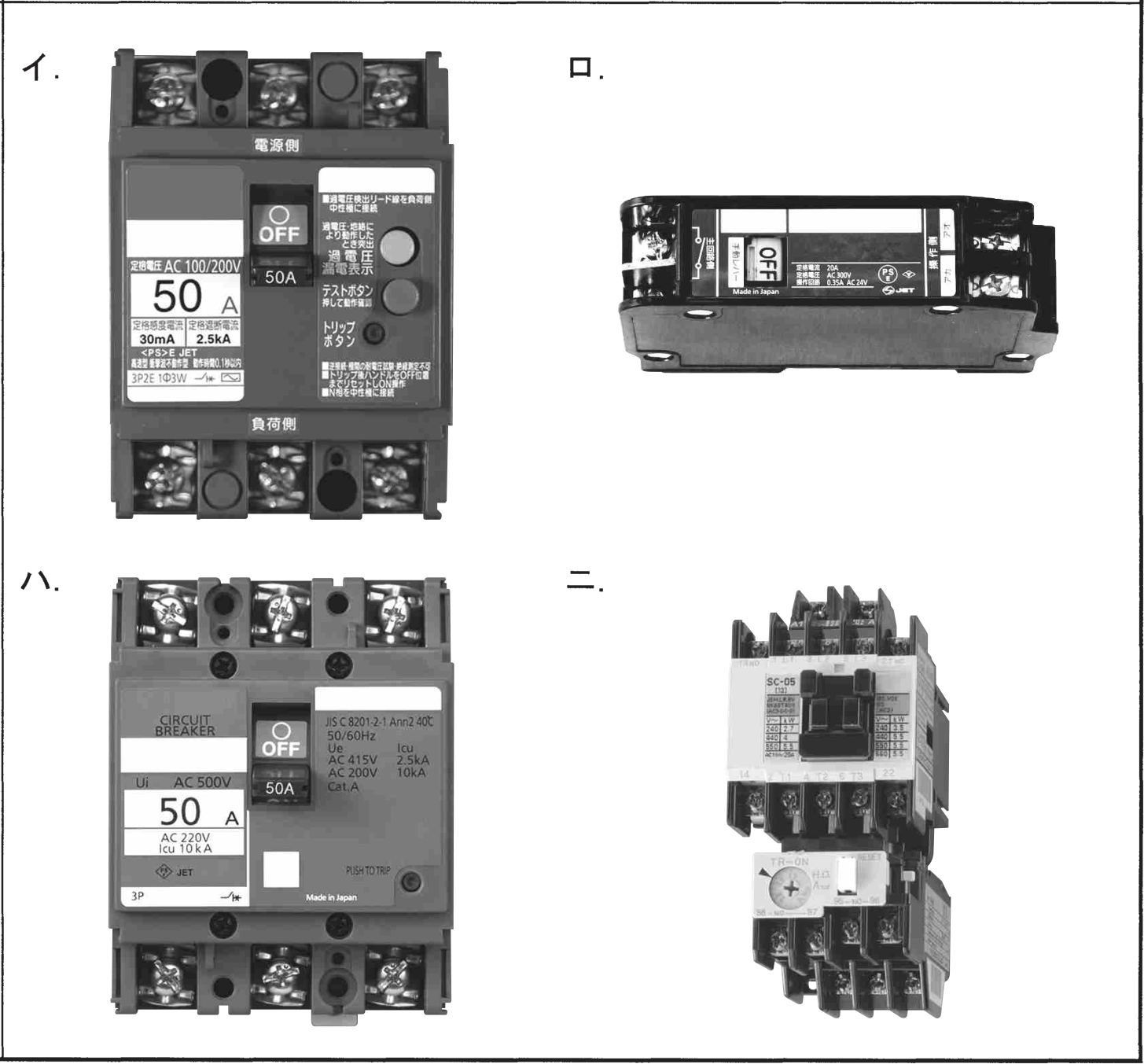

正解は「イ」です。 低圧電路で地絡(漏電)が生じたときに自動的に電路を遮断するのは漏電遮断器です。 写真イはテストボタンと漏電表示、定格感度電流(30mA)の表示をもつ漏電遮断器(過負荷保護付)です。 配線用遮断器(ハ)は過電流・短絡の保護で地絡は検出できません。 電磁開閉器(ニ)は電動機の運転制御と過負荷保護に用いるもので、地絡で自動遮断する機能はありません。
