2020年度 下期 学科 第一種電気工事士 学科試験 問2

解説

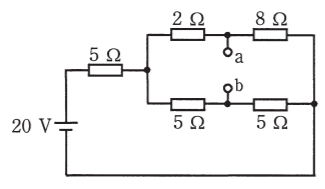

正解は「ロ．3」です。 上の枝は2Ω＋8Ω＝10Ω、下の枝は5Ω＋5Ω＝10Ωで並列合成は5Ω。 直列の5Ωと合わせ回路全体は10Ωなので全電流は20V÷10Ω＝2A、各枝には1Aずつ流れます。 右端の節点を基準にすると、a点の電位は8Ω×1A＝8V、b点の電位は5Ω×1A＝5V。 よってa-b間の電圧は8−5＝3Vとなります。
