2020年度 下期 学科 第一種電気工事士 学科試験 問1

解説

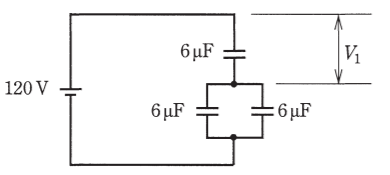

正解は「ニ．80」です。 回路は上側の6μFと、下側の6μF2個の並列(合成12μF)との直列接続です。 直列接続のコンデンサに加わる電圧は静電容量に反比例して分圧されるため、V₁＝120×12/(6＋12)＝120×2/3＝80Vとなります。 コンデンサの分圧は抵抗と逆で、容量が小さいほうに大きな電圧が加わる点に注意しましょう。
