2019年度 下期 学科 第一種電気工事士 学科試験 問50

解説

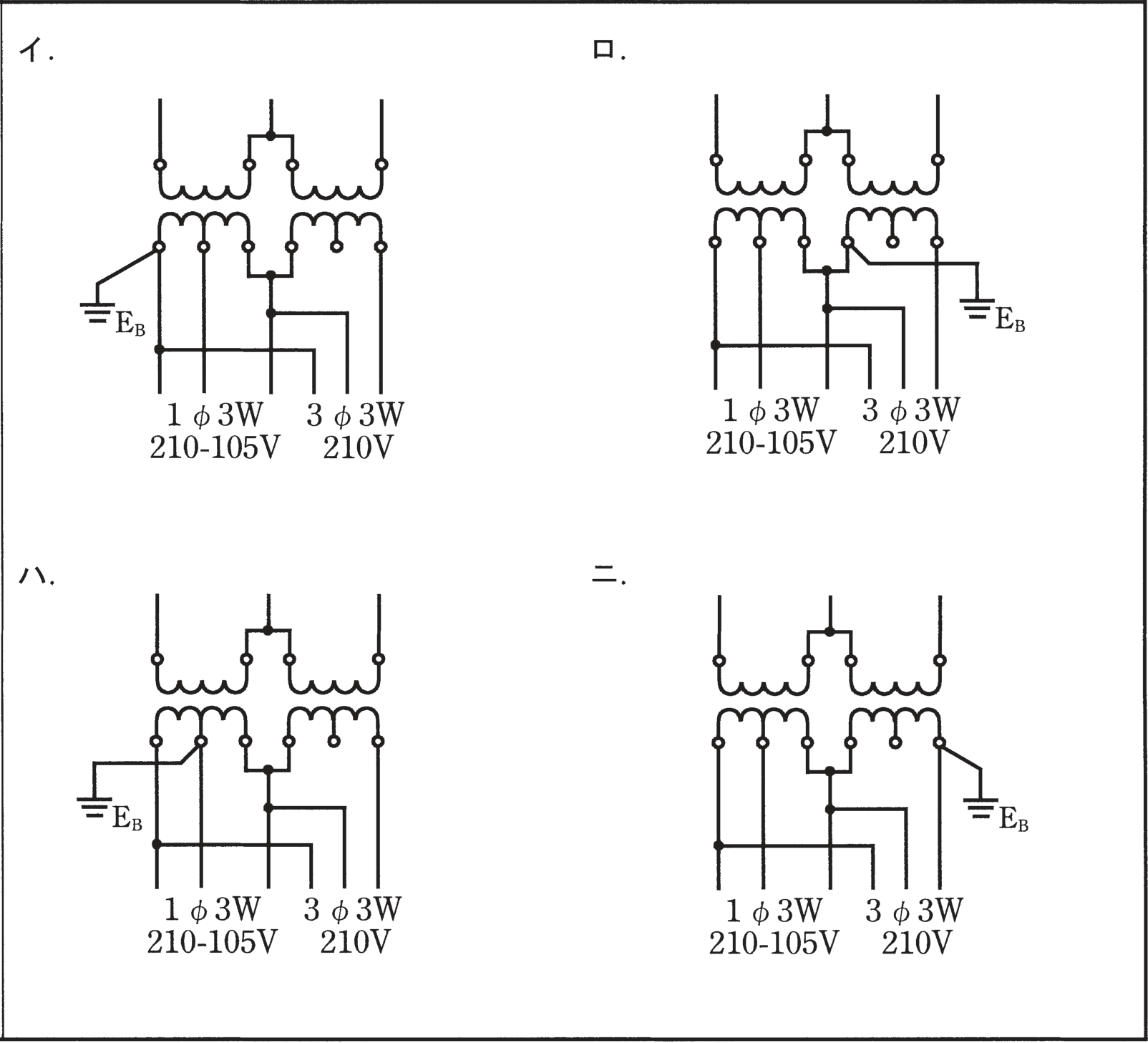

正解は「ハ」です。 ⑤は単相変圧器2台をV結線して三相3線式200Vを得る変圧器です。 B種接地工事は、高圧と低圧の混触時に低圧側の対地電圧上昇を防ぐため低圧側の中性点に施しますが、V結線で中性点が取れない場合は低圧側の1端子、すなわち2台の変圧器の共通接続点に施します。 これを満たしている結線図はハです。 高圧側に接地している図や接地位置が異なる図は誤りです。
