2019年度 下期 学科 第一種電気工事士 学科試験 問32

解説

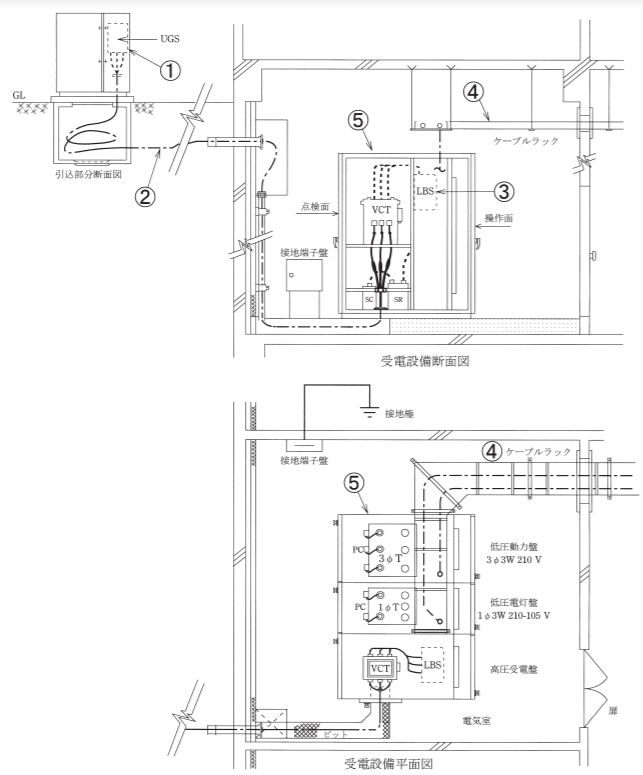

正解は「ハ．過電流ロック機能」です。 この問題は、LBS(高圧交流負荷開閉器)をPF・S形の主遮断装置として使用する場合の条件についてです。 PF・S形の主遮断装置として、LBS(高圧交流負荷開閉器)を使用する場合には次の条件があります。 高圧限流ヒューズを組み合わせる。 前面に透明な保護板を設け，赤字で危険表示をする。 また，その相間及び側面に絶縁バリヤを設ける。 保護板は，難燃性又はこれと同等以上の防火性能をもつものとする。 限流ヒューズ付高圧交流負荷開閉器は，ストライカによる引外し方式とする。 これらは、JISの「C 4620：2018キュービクル式高圧受電設備」にて定められています。 よって過電流ロック機能は必要ありません。 過電流ロック機能はPASやUGSに必要とされます。 過電流ロック機能はPASやUGSに必要！
