令和4年度上期 理論 第三種電気主任技術者試験 問3

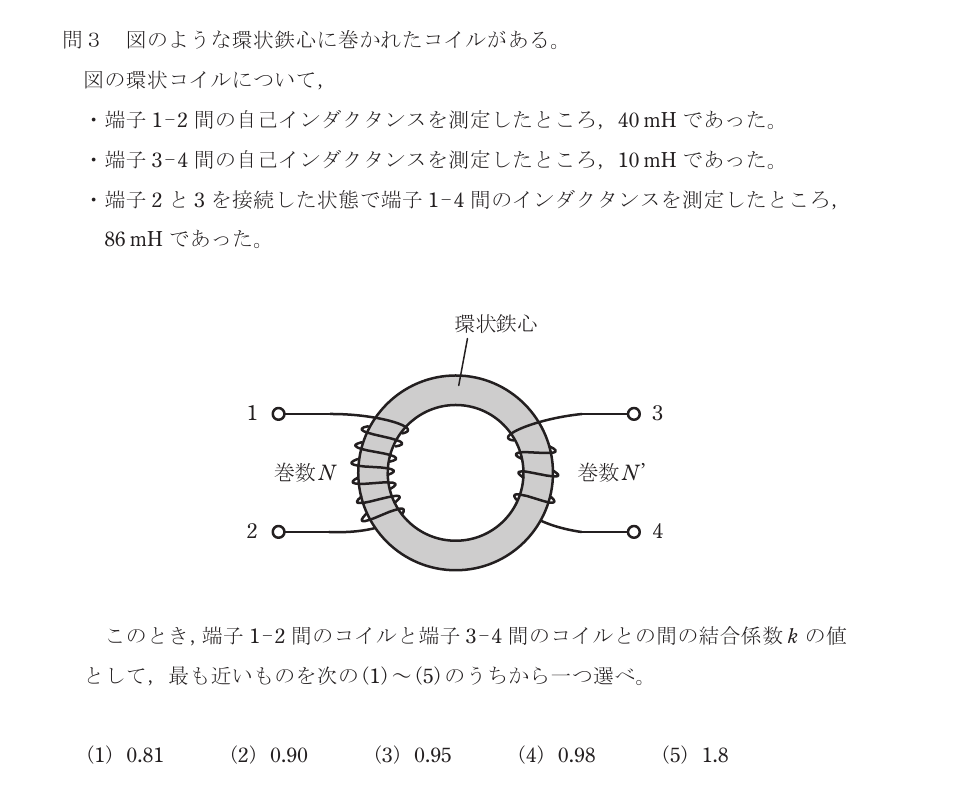

図のような環状鉄心に巻かれたコイルがある。 図の環状コイルについて，・端子1-2間の自己インダクタンスを測定したところ，40mHであった。 ・端子3-4間の自己インダクタンスを測定したところ，10mHであった。 ・端子2と3を接続した状態で端子1-4間のインダクタンスを測定したところ，86mHであった。 このとき，端子1-2間のコイルと端子3-4間のコイルとの間の結合係数kの値として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
正答2
