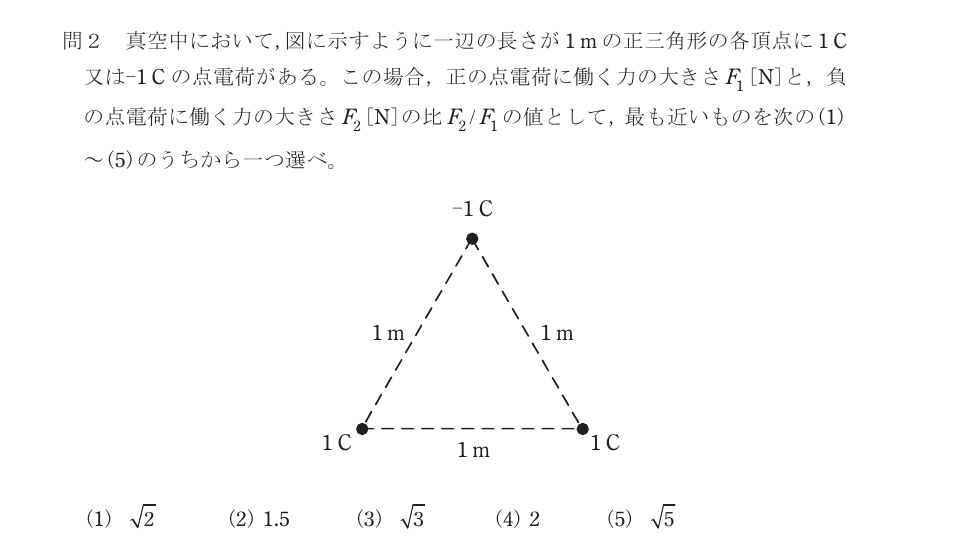

令和4年度上期 理論 第三種電気主任技術者試験 問2

解説

正解は(3)。 底辺の正電荷(F1)には，隣の正電荷からの反発力k(底辺方向)と，頂点の負電荷からの引力k(斜辺方向)が働き，この2力の間の角は120°となるので合成すると|F1|=√(k²+k²+2k²cos120°)=kとなる。 頂点の負電荷(F2)には，底辺の2個の正電荷からそれぞれ引力kが働き，左右対称なので水平成分は打ち消し合い，2力のなす角60°から|F2|=√(k²+k²+2k²cos60°)=√3kとなる。 したがってF2/F1=√3となり，(3)が正解。
