令和4年度上期 電力 第三種電気主任技術者試験 問7

解説

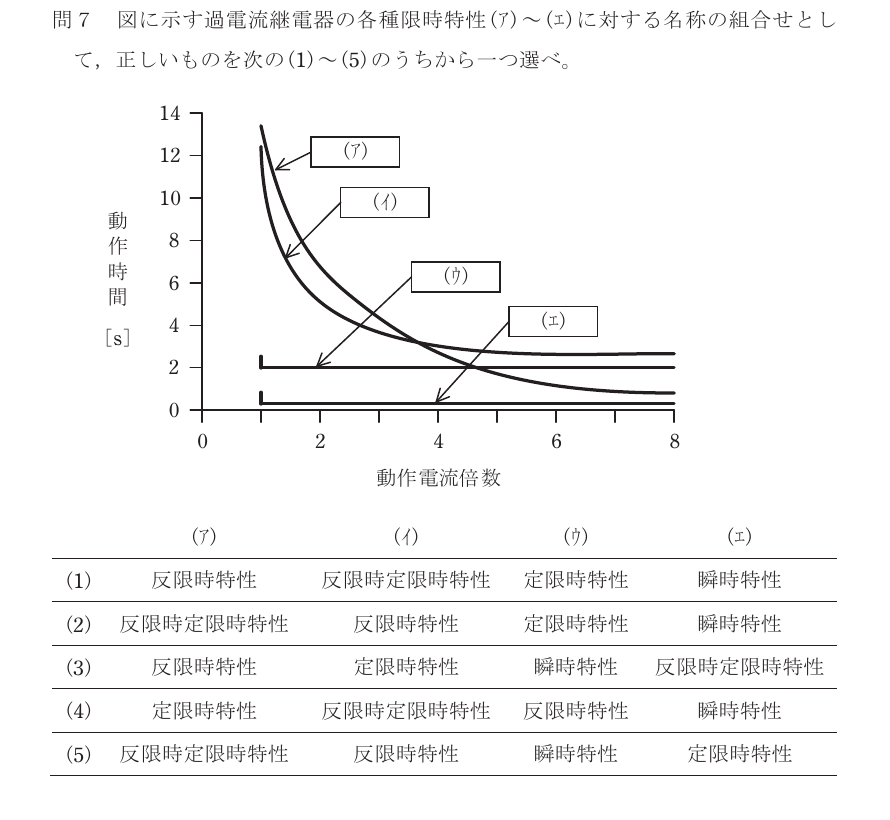

正解は(1)。 過電流継電器の限時特性は、動作電流倍数に対する動作時間の関係で分類される。 (ア)動作電流が大きいほど動作時間が短くなり、曲線が下がり続けるのが反限時特性。 (イ)反限時特性で始まりある倍数以上で一定時間に落ち着くのが反限時定限時特性。 (ウ)動作電流の大きさによらず動作時間が一定なのが定限時特性。 (エ)整定値を超えると直ちに動作する（動作時間がほぼ0）のが瞬時特性である。
