平成30年度 電力 第三種電気主任技術者試験 問17

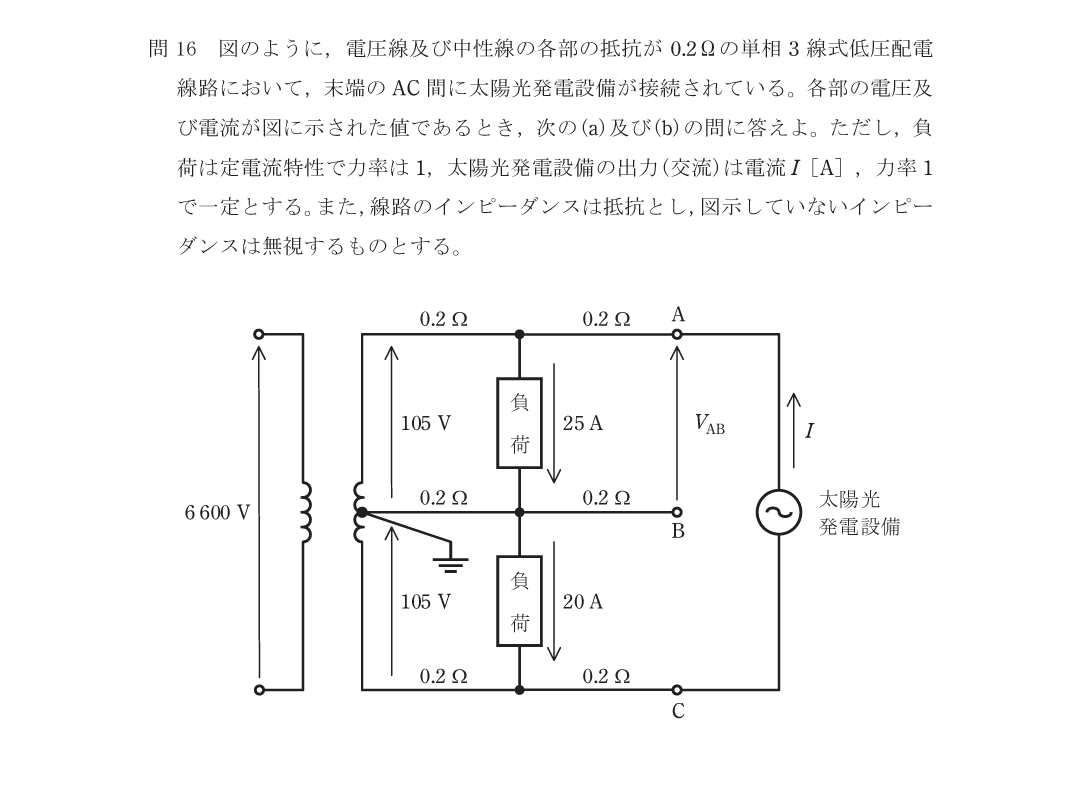

図のように，電圧線及び中性線の各部の抵抗が0.2Ωの単相3線式低圧配電線路において，末端のAC間に太陽光発電設備が接続されている。 各部の電圧及び電流が図に示された値であるとき，次の(a)及び(b)の問に答えよ。 ただし，負荷は定電流特性で力率は1，太陽光発電設備の出力（交流）は電流I[A]，力率1で一定とする。 また，線路のインピーダンスは抵抗とし，図示していないインピーダンスは無視するものとする。 （図：6 600 Vを変圧器で単相3線式に降圧し，電圧線A・中性線B・電圧線Cへ配電。A-B間，B-C間の電圧線・中性線各部の抵抗は0.2Ω。A側上部負荷（105 V，25 A），C側下部負荷（105 V，20 A）。末端AC間に太陽光発電設備（出力電流I，端子電圧VAB）が接続。詳細は図参照） 次の(a)及び(b)の問に答えよ。 (a) 太陽光発電設備を接続する前のAB間の端子電圧VABの値[V]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
正答2
