平成28年度 秋期 応用情報技術者試験 問23

解説

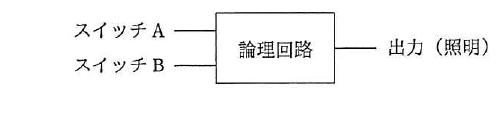

正解は4です。 図は、スイッチAとBの2入力と、照明の1出力を持つ論理回路を示しています。 条件は、どちらか一方のスイッチを切り替えるたびに、もう一方の状態にかかわらず照明の点灯・消灯が切り替わることです。 つまり、入力が一つ変わるたびに出力が必ず反転する回路を選びます。 【選択肢別解説】 1：× ANDは、AとBがともに1のときだけ1を出力します。 Bが0のときは、Aを切り替えても出力は0のままなので、照明を操作できません。 2：× NANDは、AとBがともに1のときだけ0を出力します。 Bが0のときは、Aを切り替えても出力は1のままです。 3：× NORは、AとBがともに0のときだけ1を出力します。 Bが1のときは、Aを切り替えても出力は0のままです。 4：○ XOR（排他的論理和）は、AとBが異なるときに1、同じときに0を出力します。 どちらか一方の入力が変わると、必ず出力が反転します。 【ポイント】 階段の上下や廊下の両端にある「3路スイッチ」は、XORの代表的な応用例です。 AND、OR、NAND、NORは、片方の入力によって出力が固定される場合があります。
