第76回 診療放射線技師国家試験 問76

解説

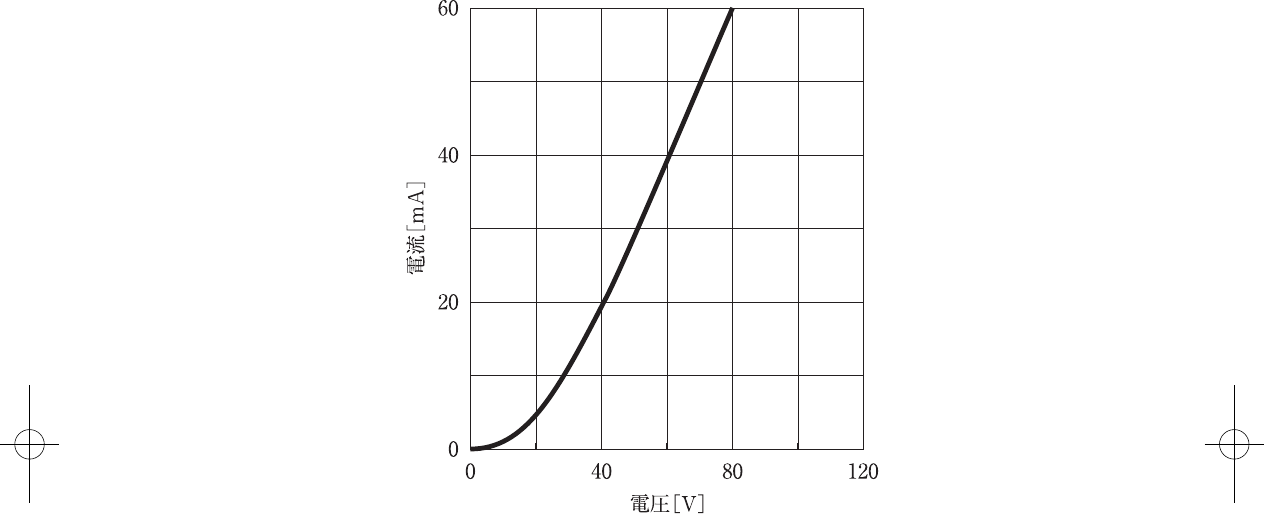

二極管と1 kΩ抵抗の直列回路では、電源電圧80 V=管電圧V_d+1 kΩ×Iの負荷線と二極管特性曲線の交点が動作点となる。 図の特性曲線上でこの負荷線(80 Vと80 mAを結ぶ直線)との交点を読むと、電流は約30 mA、このとき管電圧は約50 Vとなる。 すなわち抵抗での電圧降下30 Vと二極管での電圧降下50 Vの和が80 Vとなり整合する。 よって流れる電流は30 mA。
