第73回 診療放射線技師国家試験 問175

解説

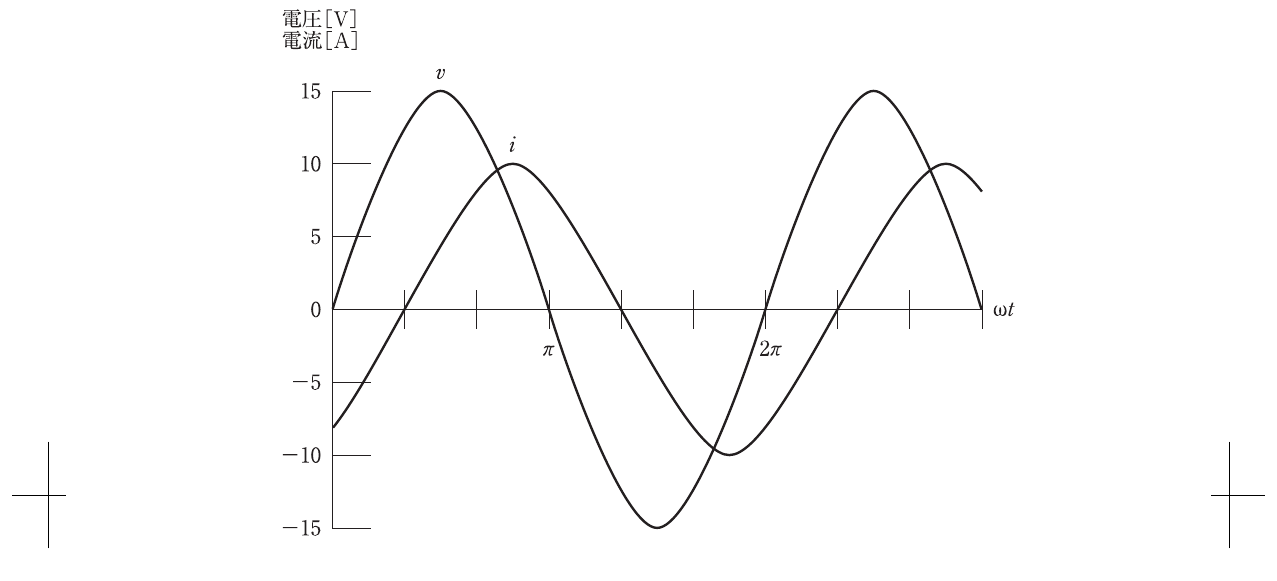

正弦波交流回路の消費電力（有効電力）はP=V_rms×I_rms×cosθで与えられ、ここでθは電圧波形と電流波形の位相差である。 図から電圧・電流の振幅（または実効値）と位相差を読み取り計算すると、有効電力は約38Wとなる。 皮相電力（V_rms×I_rms）に相当する130や150などの選択肢は力率cosθを無視した過大な値であり誤りである。 位相差がある回路では電力は皮相電力に力率を乗じた有効電力となる点が要点で、最も近いのは38Wである。
