第71回 診療放射線技師国家試験 問77

解説

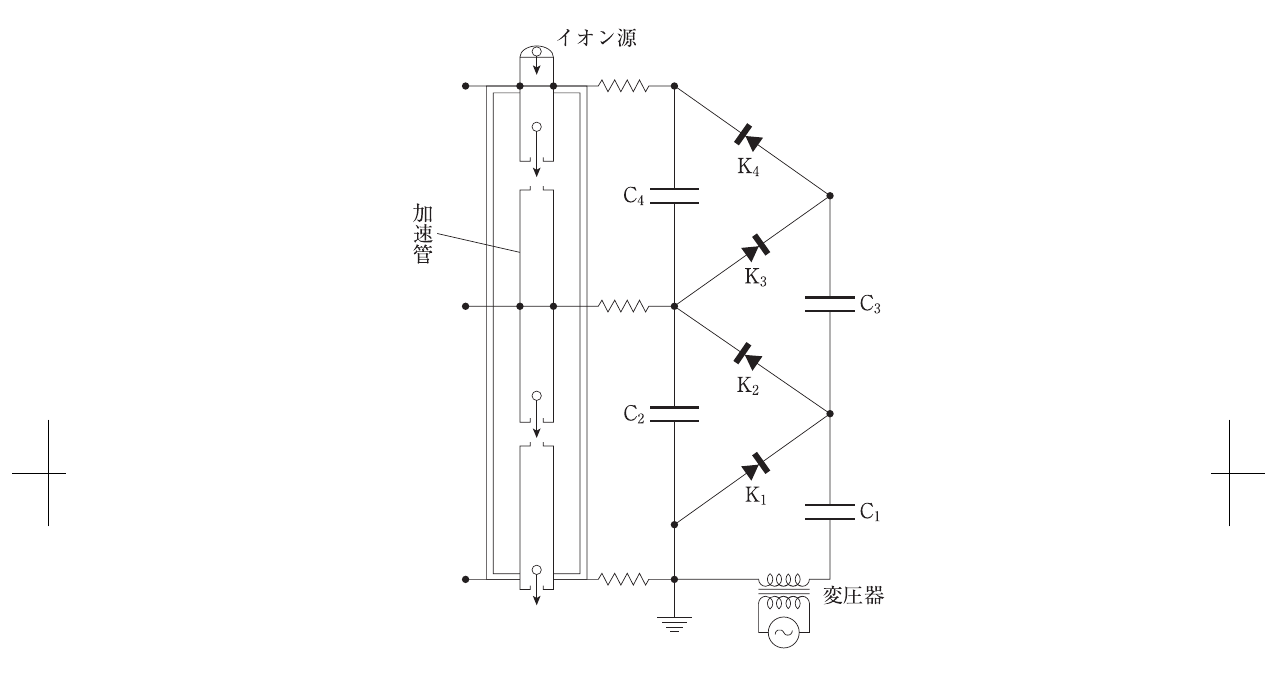

正解は2V。 Cockcroft-Walton加速器（多段倍電圧整流回路）では、平滑列のコンデンサは入力交流の最大値Vに対して2V（ピーク・ツー・ピークに相当）ずつ充電される。 整流器での電圧降下を無視すれば、各コンデンサの両端電位差は2Vとなり、段を重ねるごとに直流出力は2V・4V・6V…と積み上がる。 したがってコンデンサC₄の両端の電位差は2Vである。
